Описание

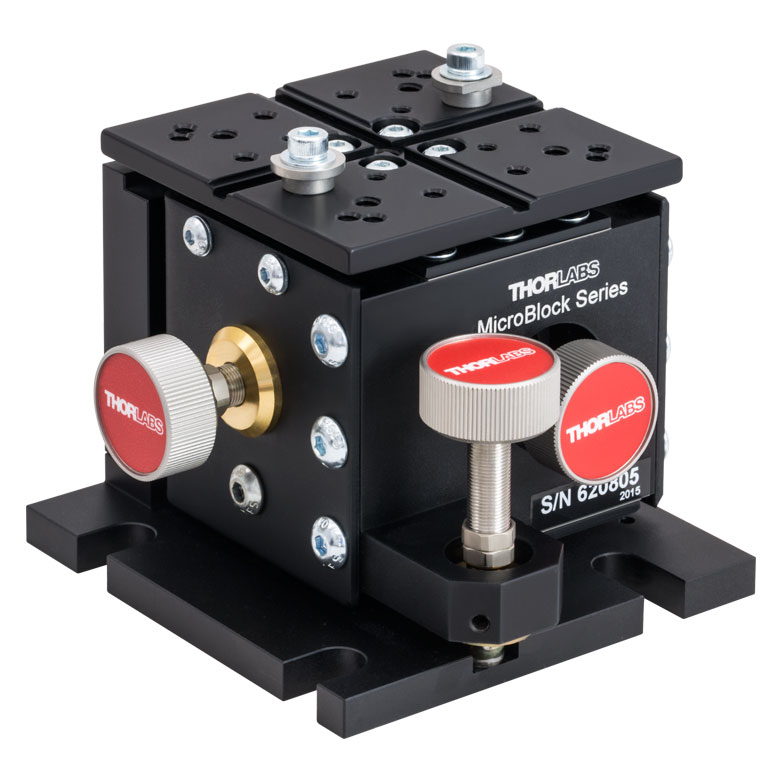

MBT602 — компактная трехкоординатная платформа MicroBlock с параллельными упругими направляющими и ручными тонкорезьбовыми регуляторами. Она предназначена для перемещения небольшого объекта по трем взаимно перпендикулярным линейным осям. Флексурный механизм работает за счет упругого деформирования деталей, а не скольжения обычных подшипниковых направляющих, что важно для плавной юстировки.
Ход составляет 4 мм по каждой оси X, Y и Z; регуляторы имеют подачу 0,5 мм за оборот. Каталог относит эти приводы к fine-thread thumbscrews, то есть винтам ручной регулировки с мелким шагом. Их не следует выдавать за дифференциальные микрометры: режим с отдельной тонкой подачей 50 мкм за оборот относится к другой модификации платформы.
Вложенная флексурная конструкция исключает ряд эффектов трения покоя и не нуждается в смазке обычных подшипниковых поверхностей. При этом упругие направляющие имеют конечный ход, а перемещение по одной координате может сопровождаться небольшим паразитным смещением. Для серии указан перекрестный уход менее 20 мкм на миллиметр и температурная стабильность 1 мкм/°C.
Номинальная высота площадки равна 62,5 мм, габариты без приводов — 77,5 × 74 мм, максимальная нагрузка — 1 кг. Дюймовое исполнение отличается крепежным интерфейсом и требует соответствующих принадлежностей. Обозначение точности нельзя выводить из подачи за оборот: фактический результат зависит от навыка настройки, нагрузки и контроля сигнала.
При работе кабели и волокна разгружают так, чтобы они не тянули установленный узел. Регуляторы не выводят за допустимые пределы и не используют платформу как зажим для принудительного деформирования объекта. Положение оценивают по внешнему измерению или оптическому сигналу, поскольку встроенная автоматическая обратная связь не предусмотрена.
Характеристики
- Модель: MBT602.
- Степени свободы: три линейные координаты X, Y, Z.
- Направляющие: параллельный флексурный механизм.
- Диапазон: 4 мм по каждой оси.
- Приводы: ручные тонкорезьбовые винты, подача 0,5 мм/оборот.
- Высота площадки: 62,5 мм; корпус без приводов: 77,5 × 74 мм.
- Максимальная нагрузка: 1 кг.
- Перекрестное влияние: менее 20 мкм/мм; температурная стабильность: 1 мкм/°C.
- Крепежное исполнение: дюймовое.
Отрасли применения
- Волоконная оптика: перемещение держателя волокна или собирающего узла на MBT602 при поиске эффективного ввода излучения.
- Лабораторная фотоника: ручное совмещение небольших оптических объектов в трех линейных координатах с контролем внешнего сигнала и нагрузкой в пределах 1 кг.
- Разработка измерительных приборов: включение MBT602 в юстировочную подсистему с тонкорезьбовой ручной регулировкой; держатели, объективы и измерительная электроника подбираются отдельно.
