Описание

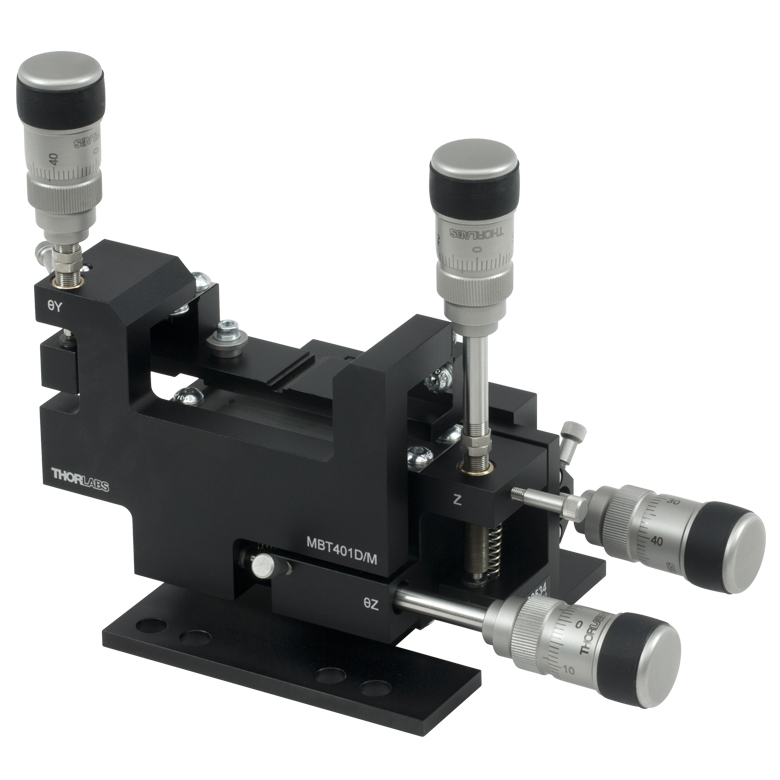

MBT401D/M — четырехкоординатная платформа MicroBlock для юстировки небольших оптических устройств и исследуемых объектов. Тонкопрофильная геометрия полезна в схемах сопряжения, где важно управлять положением компонента и его угловой ориентацией относительно оптического тракта. Платформа предоставляет механические регулировки, но не содержит автоматической системы поиска максимума сигнала.
Доступны две линейные координаты и два угловых движения: горизонтальное перемещение Y составляет 13 мм, вертикальное Z — 6 мм; диапазоны тангажа и рыскания равны ±5°. Продольное перемещение вдоль оптической оси X не входит в четыре собственные координаты модели. Для добавления этой степени свободы используют совместимый отдельный узел, а не приписывают его исходной платформе.
Тонкопрофильное исполнение предназначено для приложений, где требуется поворот относительно точки на оптической оси системы. Это отличает его от низкопрофильной модели MBT402D/M с более просторной площадкой. При установке устройства необходимо согласовать его рабочую область с геометрией платформы: положение центра угловых движений не заменяет индивидуальную проверку расположения исследуемого элемента.
Дифференциальные приводы обеспечивают грубую и тонкую ручную настройку. При оптимизации связи между оптическими компонентами сначала выводят систему в рабочую область линейными перемещениями, затем уточняют углы, наблюдая зарегистрированный сигнал. Само наличие дифференциального механизма не является заявлением о замкнутой обратной связи или о встроенном датчике координаты.
Монтажные отверстия метрического исполнения имеют резьбу M3; максимальная нагрузка составляет 0,5 кг. Номинальная высота площадки — 62,5 мм, типовая высота оптической оси для системы — 75 мм. Кабели и волокна закрепляют так, чтобы они не создавали значительных усилий на юстируемом устройстве; допустимую нагрузку не следует оценивать без учета выноса и условий монтажа.
Характеристики
- Артикул: MBT401D/M.
- Исполнение: тонкопрофильное.
- Степени свободы: Y, Z, тангаж и рыскание.
- Линейный ход: Y — 13 мм; Z — 6 мм.
- Угловые диапазоны: ±5° по каждому из двух углов.
- Приводы: ручные дифференциальные микрометрические.
- Номинальная высота площадки: 62,5 мм; оптической оси системы: 75 мм.
- Максимальная нагрузка: 0,5 кг.
- Резьба креплений метрической модели: M3.
Отрасли применения
- Интегральная и волоконная фотоника: юстировка устройств на MBT401D/M при согласовании пространственного положения и углового направления оптического сигнала.
- Исследовательское приборостроение: установка небольших образцов с нагрузкой до 0,5 кг и крепежом M3, если требуются именно две линейные и две угловые регулировки.
- Лабораторные оптические стенды: подбор положения рабочих элементов с ручной тонкой настройкой MBT401D/M; достижимое качество сопряжения оценивают по сигналу приемника.
