Поставщик
|
Thorlabs |
|
Артикул
|
MBC4560/M |
|
Ширина (мм)
|
450 |
|
Отверстия плиты
|
M6 |
|
Размер плиты
|
450х600 |
|
Длина
|
600 |
|
Крепление
|
M6 |
Описание

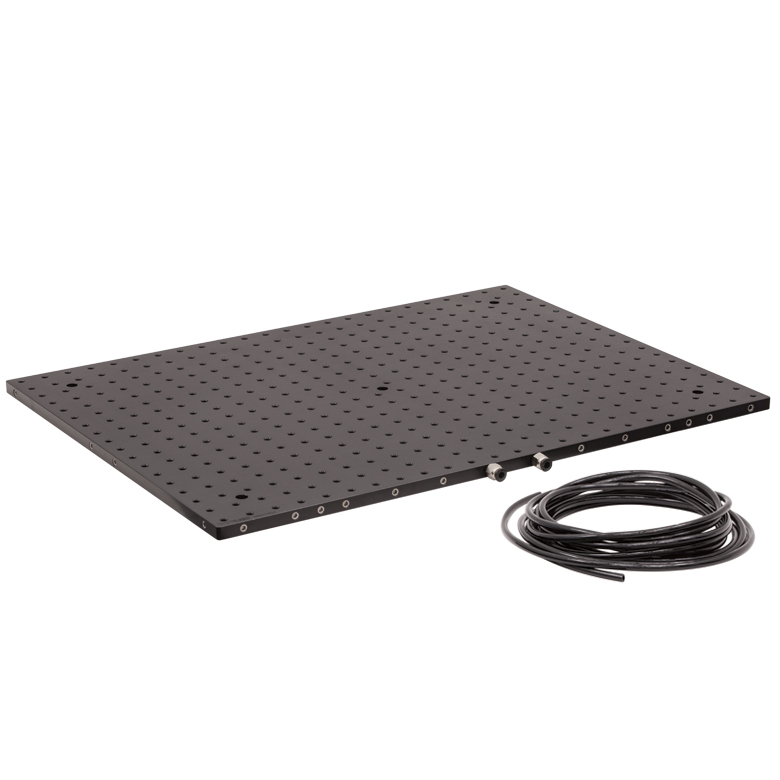

MBC4560/M представляет собой метрическое монтажное основание с внутренним жидкостным каналом для термостабилизации установленной аппаратуры. Плита сочетает обычную резьбовую поверхность оптического стенда с возможностью передавать тепло циркулирующему теплоносителю. Ее применяют, когда выделяемое датчиками, осветителями или иными приборами тепло желательно отводить через общую механическую базу.
Габариты изделия составляют 450 × 600 × 12,7 мм; отверстия M6 расположены с шагом 25 мм. Для фиксации основания предусмотрены четыре цекованных монтажных отверстия M6 в угловых областях с отступом 50 мм. Резьбовые позиции для компонентов и монтажные отверстия самой плиты выполняют разные задачи, поэтому способ установки планируют по чертежу, не смешивая эти два интерфейса.
Подключение внешнего контура выполняют двумя нажимными фитингами под трубку с наружным диаметром 6 мм. Перед соединением контролируют чистоту торцов, ровность среза и соответствие материала трубки условиям эксплуатации. Наличие фитингов не означает комплектацию насосом или чиллером: оборудование циркуляции и регулирования выбирают отдельно по тепловой нагрузке и требуемому режиму.
Рабочий температурный диапазон плиты составляет 0–60 °C, предельное давление канала — 80 psi. При настройке необходимо учитывать характеристики внешнего источника теплоносителя и тепловое сопротивление между прибором и основанием. Допустимая температура плиты не является гарантированным диапазоном регулирования всей установки. При подходящей организации контура возможно не только охлаждение, но и нагрев установленной аппаратуры.
Размещение тяжелых узлов, маршруты трубок и доступ к крепежу согласуют до подачи жидкости. Утечки проверяют в безопасных условиях, а при охлаждении ниже температуры окружающей среды оценивают вероятность конденсации. Для воспроизводимых измерений контролируют фактическую температуру в требуемой зоне, поскольку расстояние от канала, тепловая нагрузка и условия окружающей среды влияют на результат.
Характеристики
- Артикул: MBC4560/M.
- Размеры: 450 × 600 × 12,7 мм.
- Материал: алюминий с анодированной поверхностью.
- Отверстия для компонентов: M6; шаг сетки 25 мм.
- Монтажные цекованные отверстия основания: четыре.
- Подключение: два нажимных фитинга под трубки наружным диаметром 6 мм.
- Предельное давление жидкостного канала: 80 psi.
- Рабочая температура: 0–60 °C.
- Масса без упаковки по каталогу: 8.3 кг.
- Теплоноситель и циркуляция: от внешней системы; встроенный чиллер не заявлен.
Отрасли применения
- Лабораторная оптоэлектроника: установка лазерных или светодиодных узлов на MBC4560/M с передачей части выделяемого тепла в управляемый жидкостный контур.
- Измерительная аппаратура: термостабилизация датчиков и детекторных сборок с крепежом M6; рабочую температуру и тепловой контакт проверяют для конкретного оборудования.
- Исследовательские стенды: создание общей термоуправляемой поверхности размером 450 × 600 × 12,7 мм, когда требуется связать механическое крепление компонентов с внешней системой охлаждения или подогрева.
