MBC1218 - Оптическая плита с водным охлаждением, размеры: 12" x 18" x 1/2", отверстия: 1/4"-20, Thorlabs

Описание

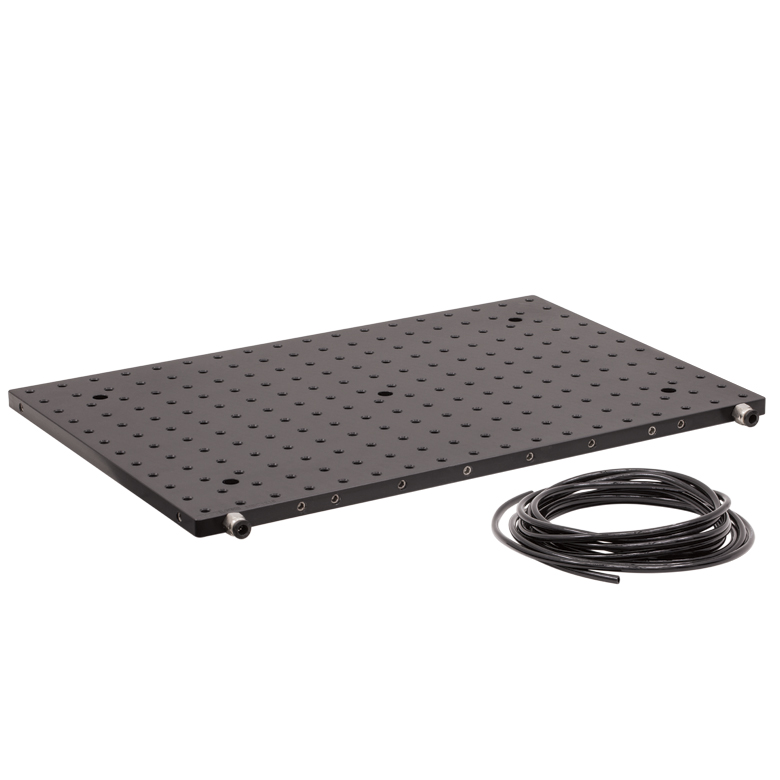

MBC1218 — это алюминиевая оптическая плита (брейдборд) с водяным (жидкостным) охлаждением, размерами 12 на 18 дюймов при толщине 1/2 дюйма и резьбовыми отверстиями 1/4"-20, производства Thorlabs, предназначенная для проведения экспериментов, требующих строгого температурного контроля рабочей поверхности. Внутри плиты выполнены встроенные жидкостные каналы, через которые может циркулировать вода или совместимый охлаждающий агент, подаваемый от внешнего чиллера или системы водоснабжения, что позволяет активно охлаждать или подогревать рабочую поверхность плиты в диапазоне температур от 0 до 60 градусов Цельсия. Такая функция принципиально отличает данную модель от стандартных пассивных оптических плит, не имеющих встроенного механизма терморегулирования.

Матовое чёрное анодированное покрытие поверхности плиты минимизирует уровень паразитного рассеянного света в оптической установке, а сквозные резьбовые отверстия 1/4"-20 с шагом 1 дюйм обеспечивают полную совместимость с широким ассортиментом оптомеханических компонентов и держателей дюймового стандарта Thorlabs. Подключение внешнего контура охлаждения к плите осуществляется через быстроразъёмные фитинги (push-fit) с внутренним диаметром 1/4 дюйма, рассчитанные на рабочее давление до 80 psi, что упрощает интеграцию плиты в существующую систему водяного охлаждения лаборатории без применения специализированного инструмента для соединения трубок.

Активное терморегулирование рабочей поверхности плиты критически важно в приложениях, чувствительных к тепловому дрейфу оптических компонентов, включая прецизионную интерферометрию, стабилизацию частоты лазерных источников и эксперименты с полупроводниковыми лазерными диодами, требующими строго контролируемой температуры окружения. Четыре угловых потайных отверстия 1/4 дюйма, расположенные с отступом 2 дюйма от края, предназначены для крепления плиты к основанию рабочего стола или виброизолирующей опоре. Производитель рекомендует использовать нехлорированную воду или специализированный охлаждающий агент CDTX для предотвращения коррозии внутренних каналов плиты.

Характеристики

Размеры: 12" x 18" x 0.5" (305 x 457 x 12.7 мм). Резьба отверстий: 1/4"-20, шаг 1". Материал: алюминий, чёрное анодированное покрытие. Тип охлаждения: встроенные жидкостные каналы, рабочий диапазон 0-60 °C. Фитинги: push-fit, внутренний диаметр 1/4", давление до 80 psi. Совместимый теплоноситель: вода (нехлорированная) или CDTX. Угловые отверстия крепления: четыре 1/4", отступ 2" от края.

Отрасли применения

Плита MBC1218 применяется в прецизионных оптических установках, требующих активного терморегулирования рабочей поверхности для минимизации теплового дрейфа компонентов. Она используется в интерферометрии, лазерной стабилизации частоты и экспериментах с термочувствительными полупроводниковыми источниками излучения. Также плита находит применение в научных лабораториях фотоники при построении прецизионных измерительных установок с повышенными требованиями к температурной стабильности.
