Поставщик
|
Thorlabs |
|
Артикул
|
MB8 |
|
Ширина (мм)
|
200 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
200х200 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
200 |
|
Крепление
|
1/4"-20 |
Описание
Квадратная плита небольшого размера предназначена для локальных узлов с дюймовой оптомеханикой. По сравнению с совсем компактными площадками она оставляет больше места для нескольких стоек и поворотного участка тракта, не переходя к крупному основанию. Использование общей резьбовой поверхности упрощает изменение расположения элементов в ходе разработки.

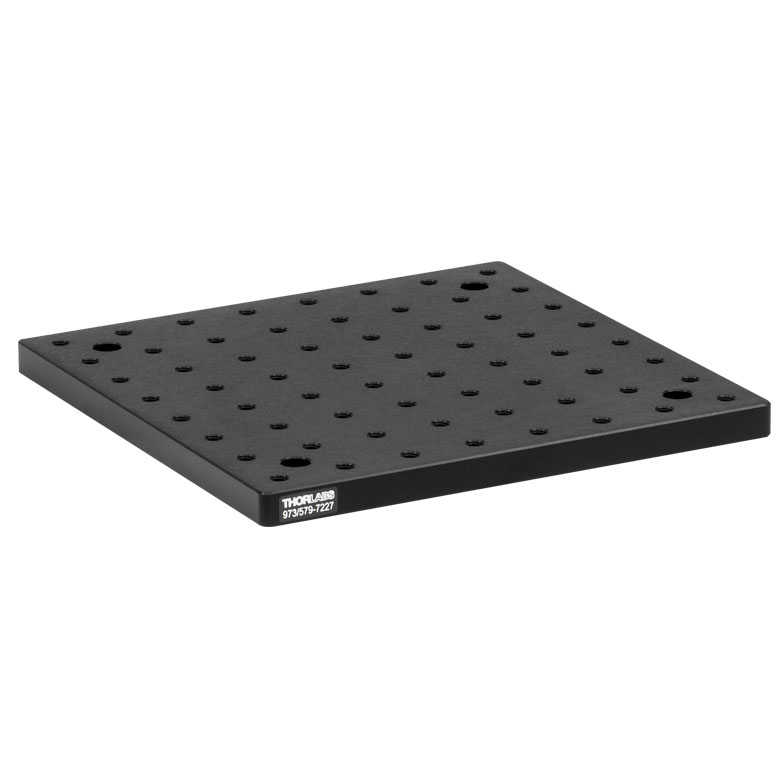

MB8 имеет габариты 8″ × 8″ × 1/2″ и выполнена из сплошного алюминия с черным анодированным покрытием. Толщина основания составляет 12,7 мм.
При подборе стоек сверяют стандарт крепления, размеры основания и доступ к стопорным винтам. Оптическую высоту задают установленными компонентами; плита предоставляет монтажные точки, но не выравнивает автоматически оси линз, зеркал и детекторов.
Для отверстий MB8 используют винты 1/4″-20 UNC с 20 витками на дюйм; крепеж M6 не подходит, несмотря на внешне близкий диаметр.
Для точной оптики следует учитывать изменения положения компонентов при нагреве и механическом воздействии. Выбор алюминиевой площадки решает монтажную задачу, но не заменяет стабилизацию экспериментальных условий.
Характеристики
- Артикул: MB8.
- Габариты: 8″ × 8″ × 1/2″.
- Размеры рабочей поверхности в миллиметрах: 203.2 × 203.2 мм.
- Толщина: 12,7 мм; сплошная, не сотовая конструкция.
- Материал основания: алюминий, немагнитный.
- Поверхность: с черным анодированным покрытием.
- Резьбовые отверстия: 1/4″-20; дюймовое исполнение.
- Расположение отверстий: стандартная сетка с шагом 1 дюйм (25,4 мм).
- Собственная виброизоляция MB8: не предусмотрена конструкцией монтажной плиты.
Отрасли применения
- Лабораторная фотоника: использование MB8 как общей базы для компактных узлов с несколькими стойками; совместимые держатели закрепляют винтами 1/4″-20, а оптическую настройку выполняют отдельными регулировочными механизмами.
- Оптическое приборостроение: отработка компоновки на поверхности 8 × 8 дюйма, выбор взаимного положения опор и проверка доступности обслуживания до изготовления специальной механической конструкции.
- Исследовательские и учебные стенды: монтаж оборудования на основании MB8 для экспериментов с распространением света, наблюдением образцов или регистрацией сигналов; соответствие требованиям точности подтверждают для собранной системы.
