MB30 - Алюминиевая оптическая плита, размеры: 30" x 32" x 1/2", отверстия: 1/4"-20, Thorlabs

Описание

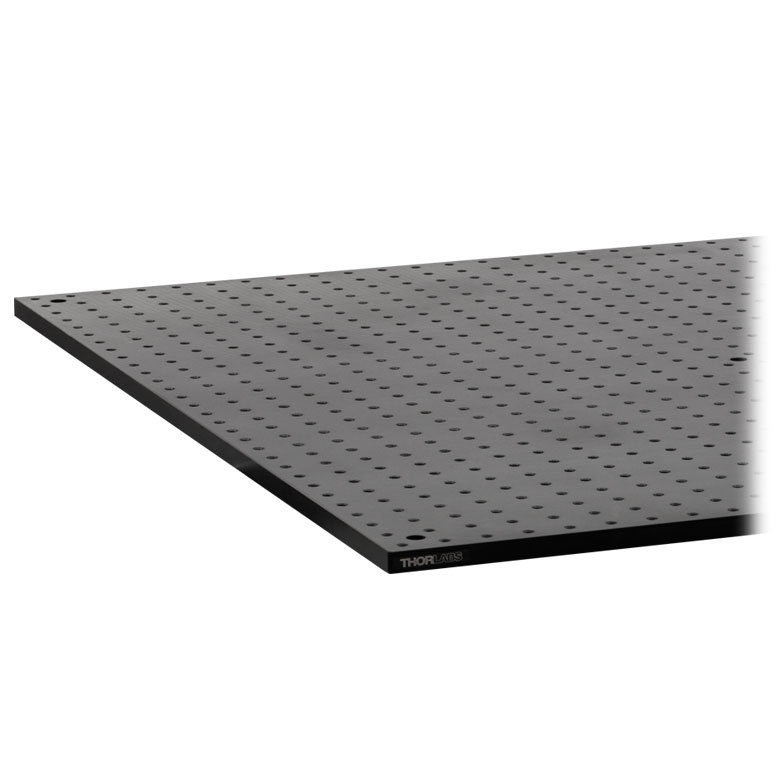

MB30 — это цельная алюминиевая оптическая плита (брейдборд) размерами 30 на 30 дюймов при толщине 1/2 дюйма с резьбовыми отверстиями 1/4"-20, производства Thorlabs, предназначенная для сборки прототипных оптических установок, проведения экспериментов и монтажа малогабаритных подсистем. Плита изготовлена из немагнитного алюминиевого сплава и покрыта чёрным анодированным покрытием с минимальной отражающей способностью, что снижает уровень паразитного рассеянного света в оптической установке. Стандартный шаг отверстий 1 дюйм со смещением 0.5 дюйма от края плиты обеспечивает совместимость с широчайшим ассортиментом оптомеханических компонентов и держателей стандарта Thorlabs.

Резьбовые отверстия плиты выполнены сквозными на всю толщину 0.5 дюйма, что позволяет крепить оптомеханические компоненты с обеих сторон плиты одновременно, существенно расширяя возможности компоновки оптической схемы в трёхмерном пространстве. Масса неупакованной плиты составляет около 19.2 кг, а масса в упаковке для транспортировки — около 21 кг, что делает данную модель относительно тяжёлым, но экономически доступным решением по сравнению с более дорогими сотовыми или демпфированными конструкциями плит. Такая цельная конструкция обеспечивает базовую жёсткость, достаточную для большинства учебных, демонстрационных и лабораторных применений среднего уровня требований к виброустойчивости.

Плита MB30 относится к семейству недорогих цельных алюминиевых плит Thorlabs, дополняющих более совершенные, но и более дорогие конструкции с сотовым сердечником, интрnsically демпфированные и стальные плиты повышенной жёсткости. Отсутствие сложной внутренней демпфирующей структуры делает плиту доступным решением для начального оснащения лаборатории или создания вспомогательных рабочих поверхностей, не требующих экстремальной виброизоляции. Большая площадь рабочей поверхности 30 на 30 дюймов позволяет разместить достаточно крупную оптическую сборку или несколько независимых экспериментальных модулей одновременно.

Характеристики

Размеры: 30" x 30" x 0.5" (762 x 762 x 12.7 мм). Материал: немагнитный алюминий, чёрное анодированное покрытие. Резьба отверстий: 1/4"-20, сквозная на всю толщину. Шаг отверстий: 1" со смещением 0.5" от края. Масса (неупакованная): 19.2 кг. Тип конструкции: цельная (без сотового сердечника или демпфирования).

Отрасли применения

Плита MB30 применяется для сборки прототипных и учебных оптических установок, не требующих экстремальной виброизоляции. Она используется в лабораториях фотоники и физики для монтажа малогабаритных подсистем и вспомогательных оптических модулей. Также плита находит применение в образовательных учреждениях и центрах подготовки специалистов при построении демонстрационных оптических стендов и лабораторных практикумов.
