Поставщик
|
Thorlabs |
|
Артикул
|
MB1456 |
|
Ширина (мм)
|
350 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
350х1425 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
1425 |
|
Крепление
|
1/4"-20 |
Описание

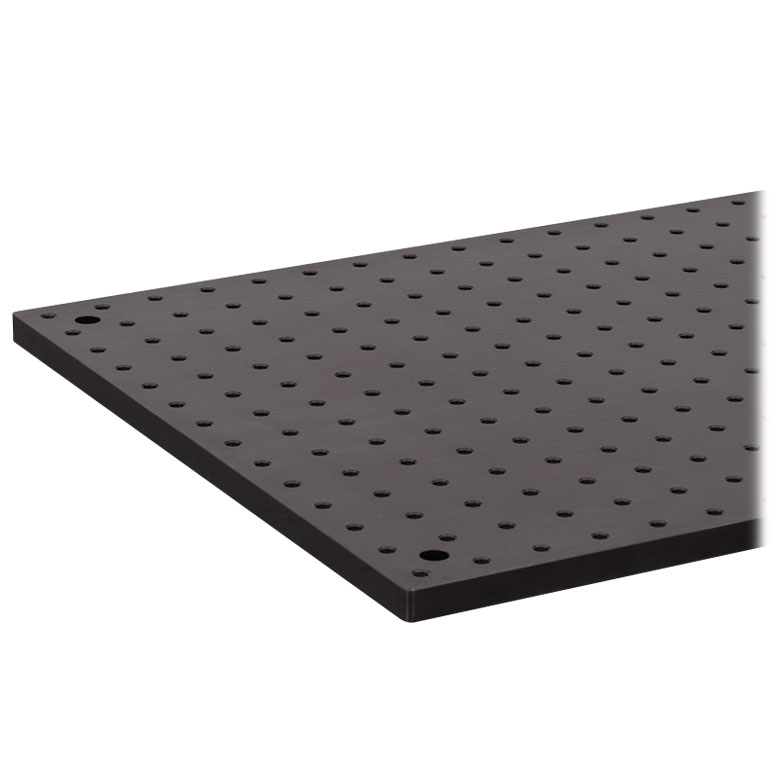

Габариты рабочей площадки MB1456 составляют 355,6 × 1422,4 × 12,7 мм; форма основания характеризуется как протяжённая, а соотношение большей и меньшей сторон равно примерно 4,00. Для исполнения MB1456 это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1456 используется 1/4″-20, шаг сетки 25,4 мм (1″), благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.
В MB1456 использована цельная алюминиевая плита с матовым чёрным анодированием. В варианте MB1456 такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. У модели MB1456 алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
В MB1456 резьбовые отверстия выполнены насквозь, поэтому монтажные элементы можно размещать не только на лицевой стороне, но и снизу, когда это допускает схема стенда. В конструкции MB1456 отступ первой линии резьбовых точек от кромки равен 12,7 мм (1/2″); места крепления самой плиты выполнены отдельно от сетки. Применительно к MB1456 это сохраняет доступность большинства монтажных позиций после фиксации основания на опорной конструкции.
Площадь 0,506 м² помогает оценить компоновку стенда MB1456 ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для очень протяжённого испытательного оптического тракта. Для такой протяжённой конструкции особенно заметны влияние окружающих вибраций и требования к поддержке основания. При использовании MB1456 для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1456 снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. Для изделия MB1456 для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1456, алюминиевая оптическая плита 14″ × 56″ × 1/2″, резьба 1/4″-20.
- Габариты: 355,6 × 1422,4 × 12,7 мм; отношение сторон приблизительно 4,00:1.
- Для исполнения MB1456 материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- В варианте MB1456 резьбовые крепёжные точки: 1/4″-20, шаг сетки 25,4 мм (1″); отверстия выполнены насквозь.
- У модели MB1456 отступ первой линии резьбовых отверстий от кромки: 12,7 мм (1/2″).
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.5058 м².
- Особенности исполнения: обычная сетка.
- В конструкции MB1456 оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
Отрасли применения
Конструкция и монтажный формат MB1456 позволяют использовать её в качестве механической основы для пространственно разделённых блоков генерации, преобразования и регистрации света. Применительно к MB1456 площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: пространственно разделённых блоков генерации, преобразования и регистрации света с использованием резьбы 1/4″-20.
- Лазерные лаборатории: построение базовой геометрии при задаче очень протяжённого испытательного оптического тракта.
- Научно-исследовательские стенды: лабораторных испытаний систем с длинным ходом пучка и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1456 с возможностью поэтапной замены держателей.
- При использовании MB1456 контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1456 полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. Применительно к MB1456 разделение оптических и вспомогательных компонентов снижает риск перекрытия луча стойками, винтами и корпусами датчиков; геометрию лучше проверить до окончательной затяжки. Для исполнения MB1456 при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
