Поставщик
|
Thorlabs |
|
Артикул
|
MB1445 |
|
Ширина (мм)
|
350 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
350х1100 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
1100 |
|
Крепление
|
1/4"-20 |
Описание
Габариты рабочей площадки MB1445 составляют 355,6 × 1143 × 12,7 мм; форма основания характеризуется как протяжённая, а соотношение большей и меньшей сторон равно примерно 3,21. Для изделия MB1445 это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1445 используется 1/4″-20, шаг сетки 25,4 мм (1″), благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.

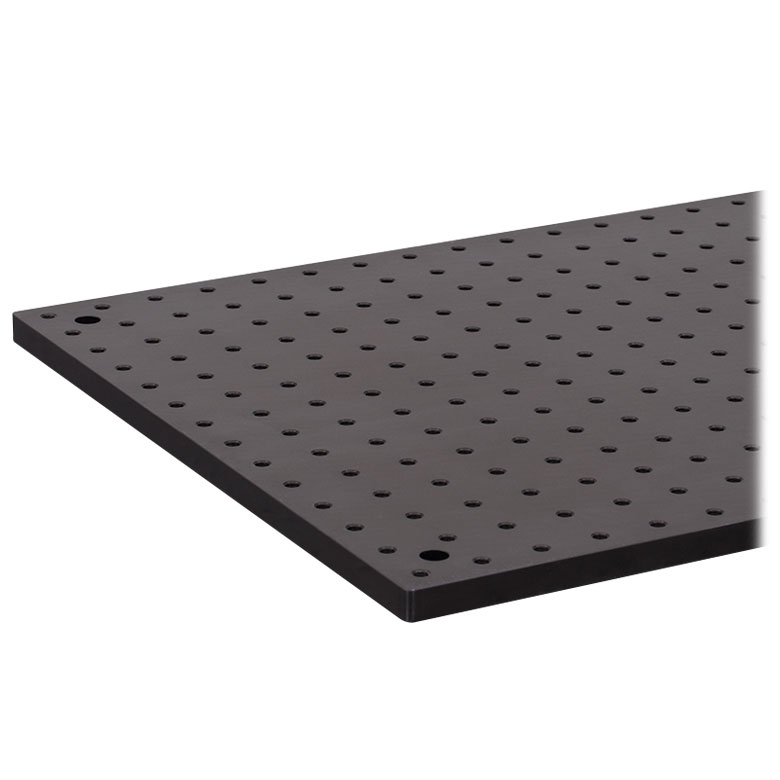

В MB1445 использована цельная алюминиевая плита с матовым чёрным анодированием. Для исполнения MB1445 такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. В варианте MB1445 алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
В MB1445 резьбовые отверстия выполнены насквозь, поэтому монтажные элементы можно размещать не только на лицевой стороне, но и снизу, когда это допускает схема стенда. У модели MB1445 отступ первой линии резьбовых точек от кромки равен 12,7 мм (1/2″); места крепления самой плиты выполнены отдельно от сетки. В конструкции MB1445 это сохраняет доступность большинства монтажных позиций после фиксации основания на опорной конструкции.
Площадь 0,406 м² помогает оценить компоновку стенда MB1445 ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для специализированного длинномерного фотонного стенда. Необычное соотношение сторон удобно для линейных маршрутов, но требует соответствующих опор. Применительно к MB1445 для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1445 снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. При использовании MB1445 для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1445, алюминиевая оптическая плита 14″ × 45″ × 1/2″, резьба 1/4″-20.
- Габариты: 355,6 × 1143 × 12,7 мм; отношение сторон приблизительно 3,21:1.
- Для изделия MB1445 материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- Для исполнения MB1445 резьбовые крепёжные точки: 1/4″-20, шаг сетки 25,4 мм (1″); отверстия выполнены насквозь.
- В варианте MB1445 отступ первой линии резьбовых отверстий от кромки: 12,7 мм (1/2″).
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.4065 м².
- Особенности исполнения: обычная сетка.
- У модели MB1445 оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
Отрасли применения
Конструкция и монтажный формат MB1445 позволяют использовать её в качестве механической основы для установки измерительной линии с большим количеством промежуточных оптических узлов. В конструкции MB1445 площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: установки измерительной линии с большим количеством промежуточных оптических узлов с использованием резьбы 1/4″-20.
- Лазерные лаборатории: построение базовой геометрии при задаче специализированного длинномерного фотонного стенда.
- Научно-исследовательские стенды: сборки оптической коммуникационной трассы на исследовательском столе и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1445 с возможностью поэтапной замены держателей.
- Применительно к MB1445 контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1445 полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. При использовании MB1445 при разметке стенда важно сначала определить центр оптической оси, после чего распределить узлы по доступной сетке креплений; такая последовательность экономит время на перестановках. Для изделия MB1445 при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
