Описание

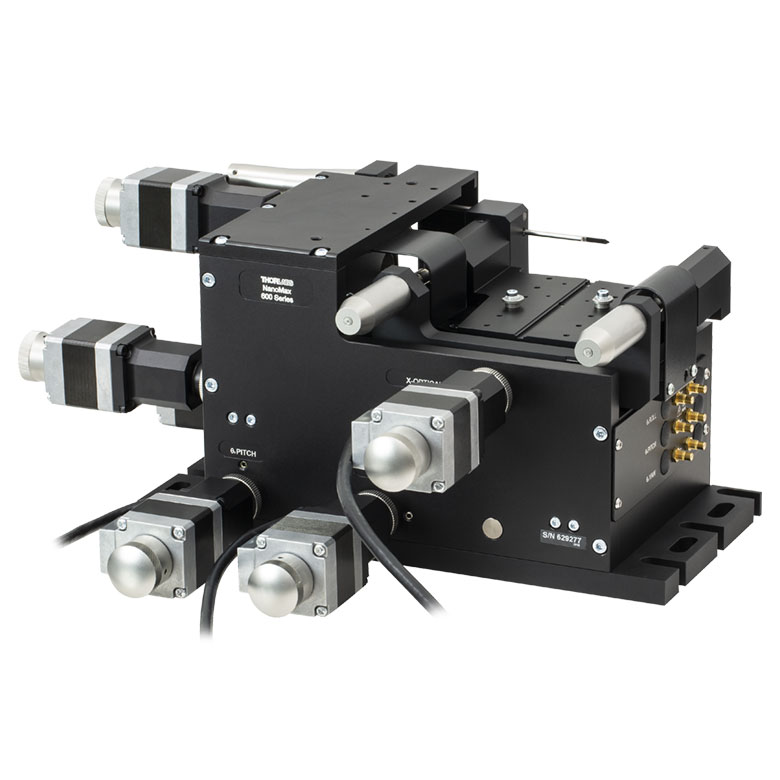

Платформа MAX682 предназначена для сочетания моторизованной установки и быстрого тонкого перемещения пьезокерамикой. Для изделия MAX682 она перемещает монтажную площадку по трём линейным координатам X, Y и Z и изменяет три угла ориентации: крен, тангаж и рыскание. Для исполнения MAX682 шестикоординатная схема позволяет настраивать не только точку фокусировки, но и направление ввода луча, что особенно важно при стыковке оптических волокон, микролинз и интегральных волноводов.
В конструкции MAX682 применён параллельный упругий направляющий механизм: перемещения создаются деформацией гибких элементов, а не набором последовательно соединённых столиков. В варианте MAX682 это позволяет сократить люфты и сохранить компактную геометрию сопряжения осей. У модели MAX682 регулировочные элементы опираются на неподвижную раму, поэтому их масса не добавляется к подвижной площадке. В конструкции MAX682 правосторонняя компоновка рассчитана на стандартное размещение регулировочных и кабельных элементов относительно оптического тракта.
В конкретной комплектации MAX682 предусмотрены шесть установленных шаговых приводов DRV208; при этом встроенные пьезоактуаторы с разомкнутым контуром управления. В варианте MAX682 шаговые двигатели удобны для последовательной автоматизированной настройки, регистрации положений и воспроизведения экспериментальных процедур. Для исполнения MAX682 разомкнутый пьезопривод задаёт перемещение электрическим сигналом, однако фактический ход может зависеть от предыстории напряжений, температуры и приложенной нагрузки. В варианте MAX682 для количественного измерения координаты в такой схеме используют независимый датчик.
При разработке стенда для сканирующего узла для настройки связи с оптическими резонаторами учитывают положение общего центра вращения, монтажную высоту и доступность приводов. Для изделия MAX682 номинальная высота оптической оси составляет 125 мм, высота верхней монтажной площадки 112,5 мм, допустимая масса нагрузки достигает 1 кг. При использовании MAX682 дюймовая схема монтажа рассчитана на соответствующий крепёж и не должна напрямую смешиваться с метрическими винтами.
Практический эффект от применения MAX682 проявляется при автоматическом поиске положения с последующей локальной подстройкой. Разомкнутый пьезоконтур требует учёта нелинейного отклика и дрейфа при длительном измерении. В варианте MAX682 при монтаже важно избегать избыточных усилий на подвижной платформе; кабели и оптические волокна нужно прокладывать с запасом гибкости, иначе они способны создавать дополнительную механическую нагрузку.
Характеристики
- Исполнение: MAX682; шестикоординатная платформа NanoMax для точного пространственного позиционирования.
- У модели MAX682 кинематика: три поступательных перемещения X, Y, Z и три поворота θx, θy, θz.
- В конструкции MAX682 механический диапазон при установленных соответствующих приводах: до 4 мм по X, Y, Z и до 6° по угловым координатам.
- Применительно к MAX682 номинальная высота оптической оси: 125 мм; высота монтажной площадки: 112,5 мм.
- При использовании MAX682 максимальная расчётная нагрузка на площадку: 1 кг; конструктивная схема: параллельная упругая направляющая.
- Применительно к MAX682 механическая регулировка: шесть установленных шаговых приводов DRV208.
- В конструкции MAX682 пьезоэлектрическая подсистема: встроенные пьезоактуаторы с разомкнутым контуром управления.
- Для изделия MAX682 сторона доступа и ориентация изделия: правая; монтажная система: дюймовая.
- В варианте MAX682 ход встроенных пьезоприводов: 30 мкм по поступательным координатам и 1,8 угловой минуты по угловым осям.
- У модели MAX682 диапазон напряжения пьезопривода: 0–75 В; для работы требуется совместимый контроллер.
- Для исполнения MAX682 установленные шаговые приводы DRV208 обеспечивают моторизованное позиционирование; электронный контроллер подбирается по схеме управления.
Отрасли применения
Многоосная конфигурация MAX682 востребована там, где результат определяется совмещением положения и угла оптического компонента, а небольшая ошибка снижает пропускание света или повторяемость эксперимента.
- Фотоника и интегральная оптика: настройка сопряжения волноводов и волокон в задаче сканирующего узла для настройки связи с оптическими резонаторами.
- Волоконно-оптическая промышленность: совмещение торцов и оценка потерь мощности при автоматическом поиске положения с последующей локальной подстройкой.
- В конструкции MAX682 лазерные технологии: пространственная юстировка микролинз, коллиматоров и активных оптических узлов при правосторонней компоновке.
- Научные лаборатории: построение программ воспроизводимых измерений, где для MAX682 требуется фиксировать установленные координаты и условия возбуждения.
- Для исполнения MAX682 оптическое приборостроение: создание монтажных приспособлений для конечной установки фотонных модулей с дюймовой системой крепления.
Для исполнения MAX682 следует заранее определить алгоритм первичного сближения компонентов и ограничения хода приводов. При использовании MAX682 при деликатной оптической юстировке после изменения положения рекомендуется повторно контролировать мощность принятого сигнала и механические зазоры.
