Описание

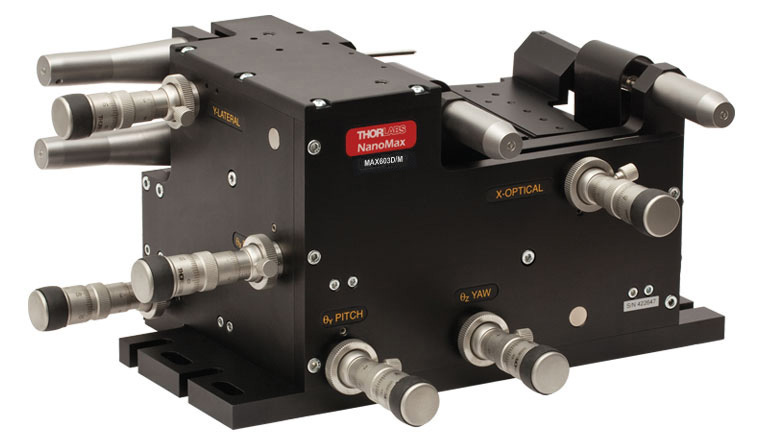

Платформа MAX603D/M предназначена для точной ручной юстировки после грубой установки и последующей электронной компенсации смещений. Для исполнения MAX603D/M она перемещает монтажную площадку по трём линейным координатам X, Y и Z и изменяет три угла ориентации: крен, тангаж и рыскание. В варианте MAX603D/M шестикоординатная схема позволяет настраивать не только точку фокусировки, но и направление ввода луча, что особенно важно при стыковке оптических волокон, микролинз и интегральных волноводов.
В конструкции MAX603D/M применён параллельный упругий направляющий механизм: перемещения создаются деформацией гибких элементов, а не набором последовательно соединённых столиков. У модели MAX603D/M это позволяет сократить люфты и сохранить компактную геометрию сопряжения осей. В конструкции MAX603D/M регулировочные элементы опираются на неподвижную раму, поэтому их масса не добавляется к подвижной площадке. Применительно к MAX603D/M правосторонняя компоновка рассчитана на стандартное размещение регулировочных и кабельных элементов относительно оптического тракта.
В конкретной комплектации MAX603D/M предусмотрены встроенные дифференциальные микрометрические приводы DRV3; при этом встроенная пьезосистема с датчиками перемещения и замкнутым контуром управления. Дифференциальный механизм даёт возможность подводить положение в два этапа: широким ходом, затем более чувствительным регулированием. При использовании MAX603D/M обратная связь строится по сигналам датчиков и помогает компенсировать гистерезис, температурный дрейф и ползучесть пьезоэлементов. Для изделия MAX603D/M она не делает систему нечувствительной к механическим воздействиям, поэтому условия установки остаются существенными.
При разработке стенда для согласование волоконно-оптического ввода с многоканальной фотонной схемой учитывают положение общего центра вращения, монтажную высоту и доступность приводов. Для исполнения MAX603D/M номинальная высота оптической оси составляет 125 мм, высота верхней монтажной площадки 112,5 мм, допустимая масса нагрузки достигает 1 кг. В варианте MAX603D/M метрическая схема крепления облегчает интеграцию с узлами на основе винтов M6, но резьбу ответных деталей всё равно нужно проверить.
Практический эффект от применения MAX603D/M проявляется при измерении потерь на стыке волокон с интегральными волноводами. Дифференциальные микрометры позволяют оператору разделять крупное перемещение и деликатную конечную подстройку. У модели MAX603D/M при монтаже важно избегать избыточных усилий на подвижной платформе; кабели и оптические волокна нужно прокладывать с запасом гибкости, иначе они способны создавать дополнительную механическую нагрузку.
Характеристики
- Исполнение: MAX603D/M; шестикоординатная платформа NanoMax для точного пространственного позиционирования.
- В конструкции MAX603D/M кинематика: три поступательных перемещения X, Y, Z и три поворота θx, θy, θz.
- Применительно к MAX603D/M механический диапазон при установленных соответствующих приводах: до 4 мм по X, Y, Z и до 6° по угловым координатам.
- При использовании MAX603D/M номинальная высота оптической оси: 125 мм; высота монтажной площадки: 112,5 мм.
- Для изделия MAX603D/M максимальная расчётная нагрузка на площадку: 1 кг; конструктивная схема: параллельная упругая направляющая.
- Механическая регулировка: встроенные дифференциальные микрометрические приводы DRV3.
- Для исполнения MAX603D/M пьезоэлектрическая подсистема: встроенная пьезосистема с датчиками перемещения и замкнутым контуром управления.
- В варианте MAX603D/M сторона доступа и ориентация изделия: правая; монтажная система: метрическая.
- У модели MAX603D/M ход встроенных пьезоприводов: 30 мкм по поступательным координатам и 1,8 угловой минуты по угловым осям.
- В конструкции MAX603D/M диапазон напряжения пьезопривода: 0–75 В; для работы требуется совместимый контроллер.
Отрасли применения
Многоосная конфигурация MAX603D/M востребована там, где результат определяется совмещением положения и угла оптического компонента, а небольшая ошибка снижает пропускание света или повторяемость эксперимента.
- Фотоника и интегральная оптика: настройка сопряжения волноводов и волокон в задаче согласование волоконно-оптического ввода с многоканальной фотонной схемой.
- Волоконно-оптическая промышленность: совмещение торцов и оценка потерь мощности при измерении потерь на стыке волокон с интегральными волноводами.
- Применительно к MAX603D/M лазерные технологии: пространственная юстировка микролинз, коллиматоров и активных оптических узлов при правосторонней компоновке.
- Научные лаборатории: построение программ воспроизводимых измерений, где для MAX603D/M требуется фиксировать установленные координаты и условия возбуждения.
- При использовании MAX603D/M оптическое приборостроение: создание монтажных приспособлений для конечной установки фотонных модулей с метрической системой крепления.
Для исполнения MAX603D/M следует заранее определить алгоритм первичного сближения компонентов и ограничения хода приводов. Для изделия MAX603D/M при деликатной оптической юстировке после изменения положения рекомендуется повторно контролировать мощность принятого сигнала и механические зазоры.
