Описание

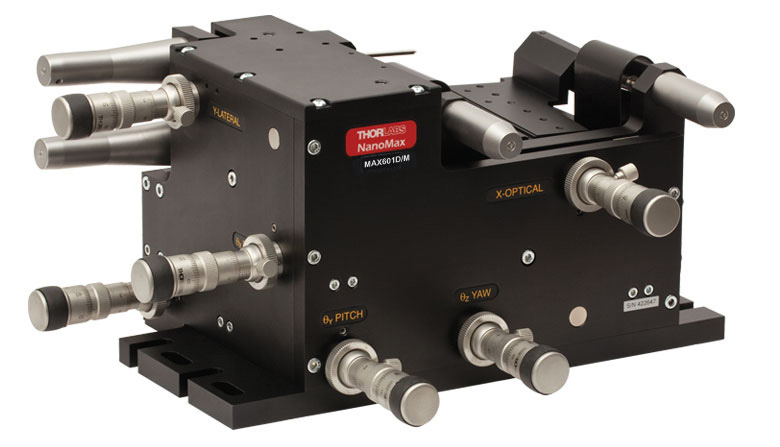

MAX601D/M — правосторонняя шестикоординатная платформа NanoMax для пространственной и угловой юстировки оптических объектов. Она оснащена дифференциальными ручными приводами и не содержит встроенных пьезоактуаторов. Метрическое исполнение предназначено для соответствующих принадлежностей; правосторонняя ориентация характеризует компоновку узла, а не направление резьбы монтажных винтов.
Три линейные координаты X, Y и Z имеют ход 4 мм, а три угловые — тангаж, рыскание и крен — диапазон 6° каждая. Указанные 6° следует воспринимать как каталожный диапазон углового движения, не увеличивая его произвольно до ±6°. В отличие от простого трехосевого позиционера модель позволяет изменять не только положение объекта, но и его пространственную ориентацию.
Параллельная флексурная конструкция организует угловые движения вокруг общего центра вращения. Такое решение полезно при сопряжении волноводов и волокон, где поворот объекта желательно выполнять без больших нежелательных линейных смещений рабочей области. Реальное положение исследуемого участка относительно центра зависит от используемого держателя и должно проверяться при компоновке.
Дифференциальные приводы DRV3 обеспечивают ручную грубую и тонкую регулировку. Для линейного перемещения тонкий диапазон составляет 300 мкм, подачи регуляторов — 500 и 50 мкм за оборот. Эти значения не являются угловыми подачами: зависимость поворота от хода актуатора определяется геометрией соответствующей координаты и не переносится напрямую из линейной спецификации.
Номинальная высота рабочей площадки равна 112,5 мм, типовая оптическая ось системы — 125 мм, максимальная нагрузка — 1 кг. При совместном использовании с более низкими трехосевыми узлами требуется согласование высоты, для которого применяют соответствующие адаптеры. Большое число координат не отменяет контроля выноса нагрузки и усилий от кабелей или закрепленного волокна.
Встроенного пьезоперемещения, электроприводов и автоматической обратной связи у этой версии нет. Положение подбирают вручную с наблюдением оптического сигнала либо внешним измерением. Для чувствительных задач оценивают тепловые условия и паразитные движения всей сборки; универсальную точность нанопозиционирования нельзя выводить только из названия серии или наличия дифференциальных микрометров.
Характеристики
- Артикул: MAX601D/M.
- Координаты: X, Y, Z и три угловых движения θx, θy, θz.
- Линейный ход: 4 мм по каждой оси.
- Угловой диапазон: 6° по каждой угловой координате.
- Приводы: ручные дифференциальные DRV3; встроенные пьезоэлементы отсутствуют.
- Для линейной тонкой регулировки: диапазон 300 мкм; подачи 500 / 50 мкм за оборот.
- Механизм: параллельные флексурные направляющие, общий центр вращения.
- Ориентация: правая; крепежное исполнение метрическое.
- Номинальная высота площадки: 112,5 мм; оптической оси системы: 125 мм.
- Предельная нагрузка: 1 кг.
Отрасли применения
- Интегральная фотоника: совмещение волноводов и оптических компонентов с регулировкой положения и трех углов на базе MAX601D/M.
- Волоконные исследовательские установки: настройка пространственного положения держателей при сопряжении с источниками, приемниками и фотонными устройствами.
- Разработка прецизионной оптомеханики: ручная шестикоординатная юстировка небольших объектов, для которых достаточно диапазонов 4 мм и 6° и не требуется встроенный пьезоконтур.
