Описание

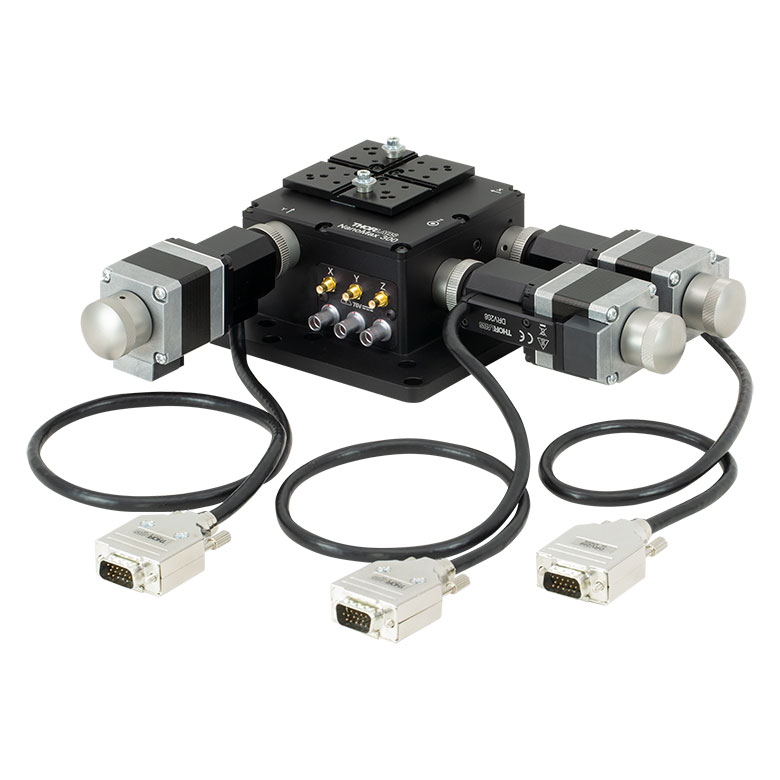

Метрическая моторизованная платформа сочетает трехосевое перемещение шаговыми двигателями и внутренний пьезоконтур с датчиками смещения. Двухуровневая архитектура полезна в задачах, где необходимо автоматически находить область сопряжения, а затем уточнять положение в малом диапазоне. Наличие моторов не означает, что вся управляющая электроника входит в комплект механического изделия.
Шаговые актуаторы DRV208 обеспечивают диапазон 4 мм по X, Y и Z. Для моторного канала приведены повторяемость 5 мкм, предельная скорость 5 мм/с и ускорение 5 мм/с². Датчики предельных положений участвуют в процедуре поиска начала отсчета; эти характеристики необходимо отличать от показателей встроенной пьезоподстройки.
После моторного совмещения можно использовать 20 мкм пьезохода с управлением 0–75 В. Внутренние датчики позволяют замыкать контур по смещению; заявленные 50 нм повторяемости описывают именно этот режим. Для его реализации нужен соответствующий пьезоконтроллер и считывание обратной связи, а не только шаговый блок управления.
Для MAX381/M номинальная высота площадки составляет 62,5 мм, типовая высота оптической оси системы — 75 мм. Максимальная нагрузка равна 1 кг.
Механизм MAX381/M использует параллельные упругие направляющие, обеспечивающие плавное движение с малым влиянием трения.
Для моторной части MAX381/M подходят контроллеры BSC203 или MST602 согласно таблице изготовителя; в комплект входят три удлинительных кабеля PAA613.
Характеристики
- Артикул: MAX381/M.
- Координаты: три линейные оси X, Y, Z; параллельная флексурная механика.
- Основной ход платформы: 4 мм на ось.
- Внешние приводы: три шаговых актуатора DRV208.
- Внутренняя пьезосистема: 20 мкм, 0–75 В, тензодатчики для замкнутого контура.
- Верхняя площадка: MMP1/M; резьбовые отверстия M2, M3 и M4.
- Номинальная высота площадки: 62,5 мм; оптической оси: 75 мм.
- Максимальная нагрузка: 1 кг; температурная стабильность серии: 1 мкм/°C.
- Моторная повторяемость: 5 мкм; скорость до 5 мм/с, ускорение до 5 мм/с².
Отрасли применения
- Волоконная фотоника: использование MAX381/M для пространственного совмещения держателя волокна с фокусирующей оптикой, если выбранные принадлежности соответствуют площадке MMP1/M.
- Испытания интегральных оптических устройств: позиционирование небольших образцов и волноводов на MAX381/M, с учетом нагрузки, условий опирания и паразитных движений флексурной системы.
- Разработка лабораторных приборов: построение автоматизируемой подсистемы на MAX381/M; эффективность сопряжения зависит от источника, модового согласования и внешнего контроля сигнала.
