Описание

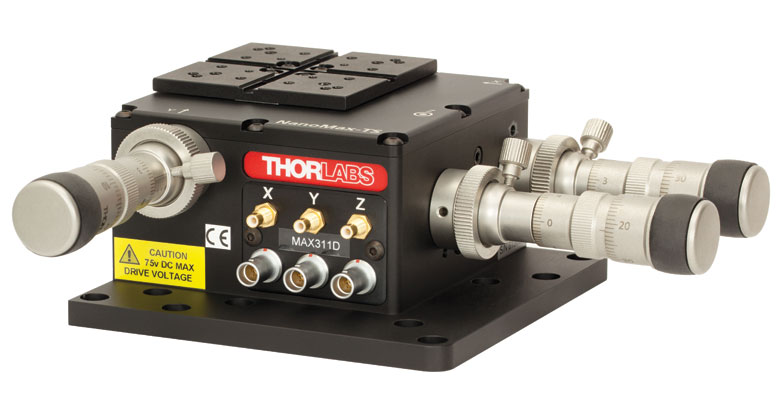

Трехосевая платформа сочетает ручные дифференциальные микрометры с внутренним пьезопозиционированием и датчиками перемещения. Такая архитектура позволяет разделить предварительное пространственное совмещение и электрическую тонкую подстройку. Дюймовая монтажная версия предназначена для лабораторных систем, в которых важны контролируемые малые смещения после нахождения исходного рабочего положения.
Установленные DRV3 дают 4 мм грубого хода и 300 мкм тонкого диапазона на каждой оси. Грубая подача составляет 500 мкм за оборот, дифференциальная — 50 мкм за оборот; шкалы имеют деления 10 и 1 мкм соответственно. Эти величины описывают кинематику и отсчет, а не абсолютную точность всей собранной системы.
Дополнительный пьезодиапазон равен 20 мкм при напряжении 0–75 В. Встроенные тензодатчики предназначены для обратной связи с внешним совместимым контроллером; в каталоге для этого контура приведена двунаправленная повторяемость 50 нм. Показатель относится к пьезопозиционированию и не означает такую же повторяемость ручного перемещения на все 4 мм.
Для MAX311D номинальная высота площадки составляет 62,5 мм, типовая высота оптической оси системы — 75 мм. Максимальная нагрузка равна 1 кг.
Механизм MAX311D использует параллельные упругие направляющие, обеспечивающие плавное движение с малым влиянием трения.
Характеристики
- Артикул: MAX311D.
- Координаты: три линейные оси X, Y, Z; параллельная флексурная механика.
- Основной ход платформы: 4 мм на ось.
- Внешние приводы: три дифференциальных микрометра DRV3.
- Внутренняя пьезосистема: 20 мкм, 0–75 В, тензодатчики для замкнутого контура.
- Верхняя площадка: MMP1; резьбовые отверстия 4-40, 6-32 и 8-32.
- Номинальная высота площадки: 62,5 мм; оптической оси: 75 мм.
- Максимальная нагрузка: 1 кг; температурная стабильность серии: 1 мкм/°C.
- Тонкий ручной диапазон: 300 мкм; подачи: 500 / 50 мкм за оборот.
Отрасли применения
- Волоконная фотоника: использование MAX311D для пространственного совмещения держателя волокна с фокусирующей оптикой, если выбранные принадлежности соответствуют площадке MMP1.
- Испытания интегральных оптических устройств: позиционирование небольших образцов и волноводов на MAX311D, с учетом нагрузки, условий опирания и паразитных движений флексурной системы.
- Разработка лабораторных приборов: построение ручной юстировочной подсистемы на MAX311D; эффективность сопряжения зависит от источника, модового согласования и внешнего контроля сигнала.
