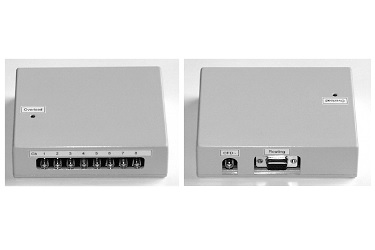

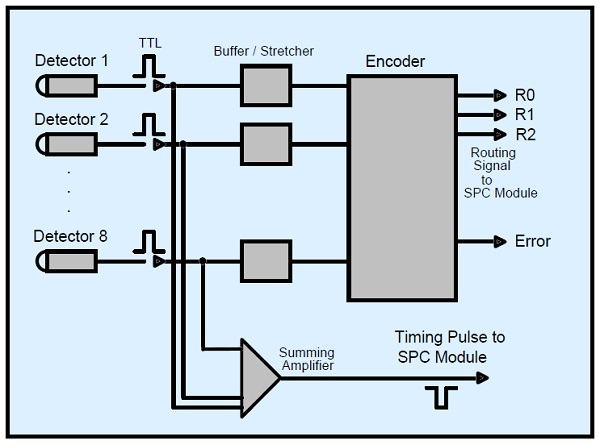

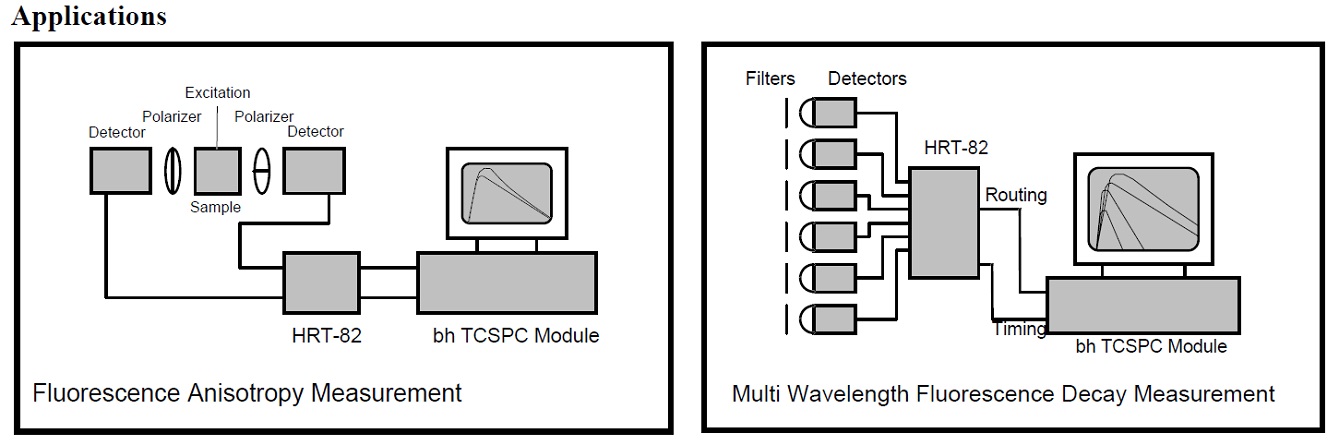

Маршрутизатор HRT-82 от компании Becker&Hickl представляет собой модуль используемый для подключения до восьми отдельных лавинных фотодиодов к одной плате TCSPC для счета одиночных фотонов. Фотоны из индивидуальных детекторов направляются в различные кривые в памяти платы счета фотонов. Таким образом осуществляется измерение отдельных функций кривых затухания для каждого из детекторов. Типовыми применениями являются измерения деполяризации флуоресценции или одновременные измерения затухания при различных длинах волн.
Особенности:
- подключение до 8-х индивидуальных модулей лавинных фотодиодов к одной плате TCSPC для счета одиночных фотонов;
- одновременное измерение во всех детекторных каналах;
- работает с модулем ЛФД SPCM-AQR и другими типами детекторов с TTL выходом;
- скорость счета более 3 МГц.
Технические параметры 8-ми канального маршрутизатора HRT-82:
|
Параметр |
Значение |
|
Полярность входного сигнала |
положительная |
|
Входное напряжение |
TTL, от 1.2 В до 5 В |
|
Входной порог |
регулируется от 0.1 В до 2 В |
|
Входной импеданс |
50 Ом |
|
Входная длительность импульса |
от 8 нс до 60 нс |
|
Входные разъемы |
SMA |
|
Полярность временного выхода |
отрицательная |
|
Напряжение временного выхода (2.5 В на входе) |
120 мВ или 60 мВ в 50 Ом (джампер) |
|
Импеданс временного выхода |
50 Ом |
|
Разъем временного выхода |
50 Ом, SMA |
|
Разница задержки между каналами |
не более 60 пс на канал |
|
Сигнал маршрутизации |
TTL 3 бит + сигнал ошибки |
|
Разъем сигнала маршрутизации |
15 контактный D-Sub/HD разъем |
|
Источник питания |
+5 В, -5 В через D-Sub разъем от SPC модуля |
|
Габаритные размеры |
120х95х34 мм |
