Описание
Мощный светодиодный модуль рассчитан на получение ближнего инфракрасного излучения в экспериментальных осветительных системах. Установленный теплоотвод является важной частью конструкции, поскольку значительная электрическая нагрузка сопровождается выделением тепла. Источник удобен для проектов, которым требуется более высокий оптический поток и возможность самостоятельно организовать его сбор и распределение.

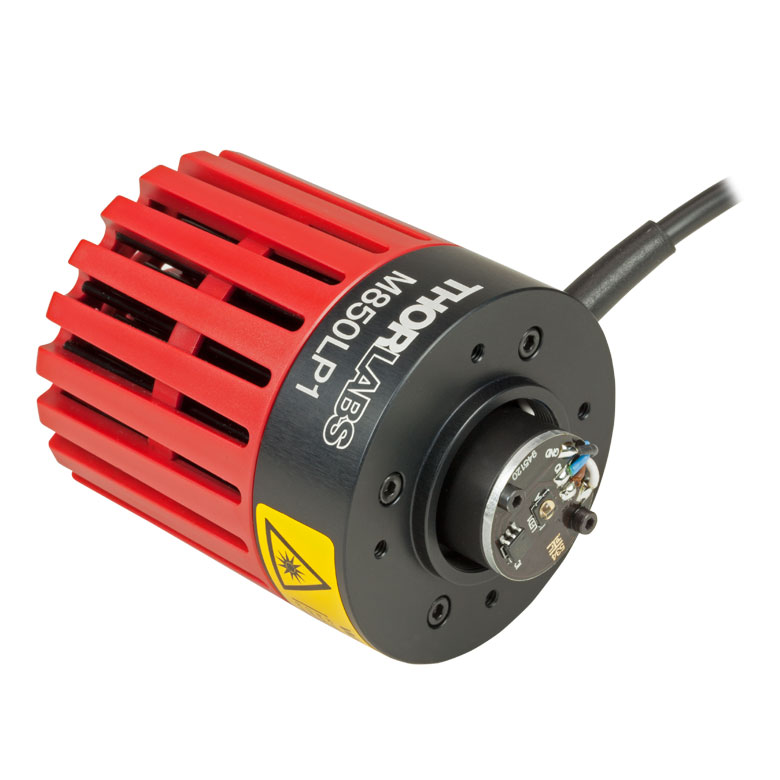

M850LP1 излучает в области 850 нм; минимальная оптическая мощность по каталогу составляет 1400 мВт, а максимальный непрерывный ток — 1500 мА. Приведенная мощность характеризует регламентированный режим и не обещает неизменного потока при уменьшении нагрузки. Теплоотвод является частью M850LP1, тогда как оптическое сопряжение с объектом проектируют под задачу.
Повышенный поток необходимо согласовывать с апертурой принимающей оптики, иначе часть излучения не попадет в рабочий тракт. Светодиод остается протяженным некогерентным источником, поэтому не заменяет узколинейный лазер в задачах, требующих соответствующих спектральных свойств. При оценке установки учитывают как потери на элементах, так и распределение мощности по освещаемой площади.
Электрический режим требует драйвера, способного поддерживать заданный ток без превышения допустимого ограничения. Тепловой путь от корпуса к окружающей среде не следует перекрывать тесной компоновкой или теплоизолирующими деталями. При максимальной нагрузке полезно контролировать установившуюся мощность после прогрева, поскольку кратковременный замер при включении не всегда отражает длительный режим работы.
Излучение M850LP1 находится за пределами видимого диапазона, поэтому отсутствие заметного свечения нельзя использовать как признак выключенного источника. При повышенном потоке особенно важно исключить прямое наблюдение излучателя и оценить защиту с учетом установленной собирающей оптики.
Характеристики
- Модель: M850LP1.
- Спектральная область: ближняя инфракрасная; номинальная длина волны 850 нм.
- Минимальная мощность излучения светодиода: 1400 мВт при условиях спецификации.
- Максимальный непрерывный ток: 1500 мА по использованному каталогу.
- Конструкция: светодиод с теплоотводом.
- Формирование рабочего пучка M850LP1: внешними оптическими элементами.
- Питание: от подходящего драйвера стабилизированного тока; тепловой режим требует контроля.
Отрасли применения
- Лабораторная фотоника: разработка осветительных схем на 850 нм, в которых M850LP1 служит исходным некогерентным источником.
- Оптоэлектронное приборостроение: проверка отклика ИК-чувствительных камер и фотоприемников с учетом спектра M850LP1 и реальной мощности в плоскости регистрации.
- Исследовательские стенды: сравнение пропускания оптических элементов и сигналов от образцов при освещении 850 нм; количественные измерения требуют отдельной калибровки установки.
