Описание

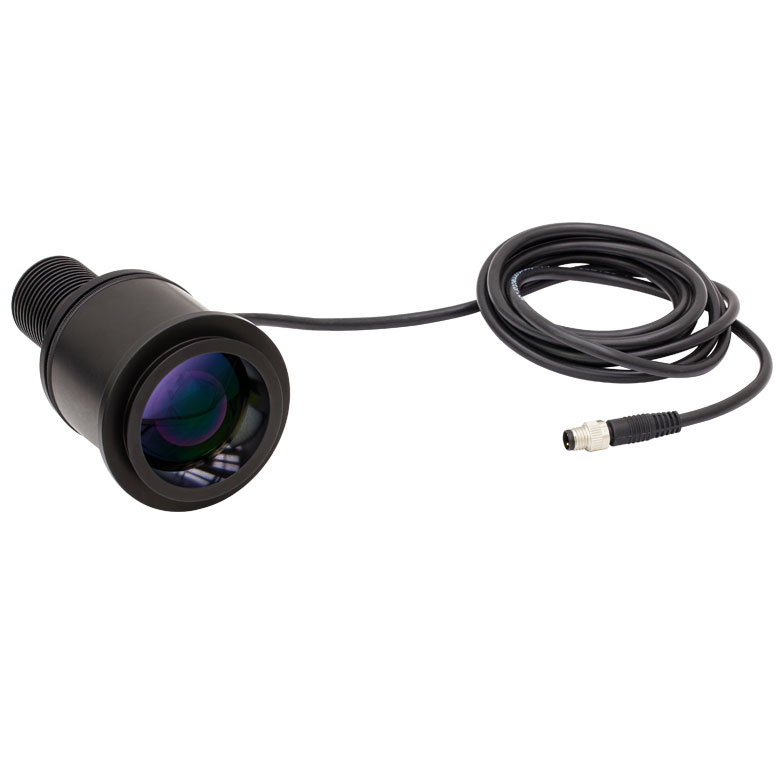

Оптимизировать работу канала освещения на 625 нм позволяет источник M625L4-C4. Его светодиод излучает преимущественно в насыщенной красной области спектра с номинальной длиной волны 625 нм, а встроенная асферическая линза с просветлением формирует выходной пучок диаметром приблизительно 44 мм. Исполнение согласовано с осветительным портом микроскопов Zeiss Axioskop и Examiner; при установке необходимо учитывать реальную конфигурацию порта и предусмотренные изготовителем микроскопа переходники. На выходе коллиматора типичная суммарная оптическая мощность составляет 690 мВт при предельном рабочем токе 1000 мА.
На длине волны 625 нм важно контролировать, не перекрывается ли спектр источника с полосой регистрации камеры: при флуоресцентной работе это влияет на фоновый сигнал. Светодиодная схема позволяет управлять экспозицией и яркостью через соответствующий драйвер, что полезно в сериях измерений с фиксированными настройками камеры. Полная спектральная ширина источника M625L4-C4 на уровне половины максимума составляет около 17 нм, поэтому источник не следует считать монохроматическим лазером.
Коллиматор M625L4-C4 использует линзу ACL5040U-A, рассчитанную на соответствующую спектральную область. Входной осветительный тракт Zeiss Axioskop и Examiner имеет собственные ограничения на поле освещения, поэтому диаметр 44 мм относится именно к выходу модуля, а не к гарантированному размеру пятна на препарате. Измеренная на образце энергия может быть заметно меньше 690 мВт из-за потерь на диафрагмах, фильтрах, отражениях и объективе. Для корректного сравнения режимов с M625L4-C4 мощность целесообразно измерять в рабочей плоскости микроскопа.
Характеристики
- Артикул исполнения: M625L4-C4; конструкция — светодиод с коллиматором для микроскопии.
- Номинальная длина волны у M625L4-C4: 625 нм; полная спектральная ширина FWHM: около 17 нм.
- Оптическая мощность на выходе коллиматора: примерно 690 мВт при максимальном токе.
- Диаметр сформированного пучка: около 44 мм; площадь пучка: приблизительно 1520 мм².
- Максимальный постоянный ток светодиода M625L4-C4: 1000 мА; управление — стабилизированным драйвером тока.
- Излучатель M625L4-C4 без коллимационной оптики: минимум 700 мВт, типично 920 мВт.
- Поддерживаемая серия микроскопов: Zeiss Axioskop и Examiner; линза коллимации: ACL5040U-A.
- Габарит светящейся области M625L4-C4: 1 × 1 мм; предусмотрена теплопередача от кристалла к радиатору.
- Типичное прямое напряжение светодиода M625L4-C4: около 2,5 В; фактическое значение зависит от режима и температуры.
При подключении M625L4-C4 сначала ограничивают ток драйвера значением не выше 1000 мА и проверяют совместимость разъёма. В модуль M625L4-C4 встроена память с параметрами излучателя, которую могут считывать поддерживающие её драйверы; при стороннем питании сигнальные контакты нельзя использовать как силовые. Теплоотвод M625L4-C4 должен обдуваться окружающим воздухом: перегрев меняет световой поток и сокращает ресурс.
Отрасли применения
- Изучение отклика светочувствительных материалов на красное излучение: установка на Zeiss Axioskop и Examiner позволяет выполнять измерения в штатной оптической геометрии.
- Сопоставление изображений при разных спектральных каналах: модуль даёт узкоспектральный поток с выходной мощностью порядка 690 мВт.
- Калибровка оптических трактов в красной области: перед началом серии проверяют спектральное соответствие камеры и фильтров.
- Возбуждение подходящих красночувствительных флуорофоров: коллимированный пучок упрощает введение света в осветительный порт.
- Контрастное освещение окрашенных биологических препаратов: интенсивность задают электрическим режимом и подтверждают контрольным измерением.
Для настройки канала с M625L4-C4 рекомендуется документировать ток, экспозицию, состав фильтров и геометрию оптического пути. При использовании M625L4-C4 это важно для воспроизводимости результатов, особенно когда сравнивают изображения при 625 нм с данными из других спектральных диапазонов. При работе с M625L4-C4 следует защищать глаза от направленного потока и учитывать, что слабая видимость длинноволнового света не означает его безопасности.
