Описание

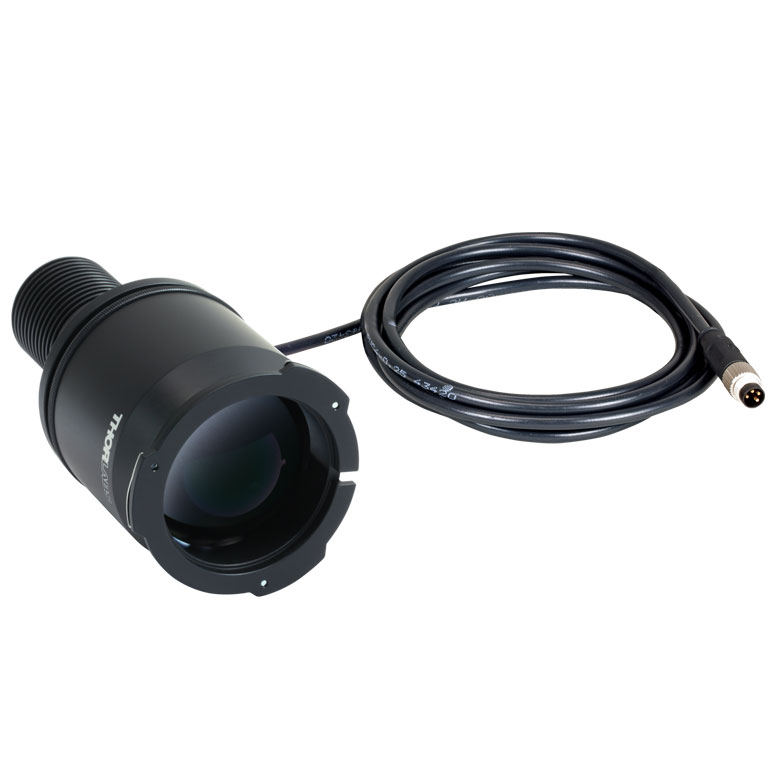

M590L4-C5 представляет собой готовый микроскопный коллимированный осветитель с номинальной длиной волны 590 нм, рассчитанный на использование в системе Nikon Eclipse с байонетным креплением. В сборке светодиод дополнен оптикой для формирования расширенного светового пучка; это позволяет вводить излучение в штатный осветительный канал без самостоятельного изготовления коллиматора.
Исполнение C5 определяет механическую совместимость с Nikon Eclipse с байонетным креплением и геометрию сопряжения с порта осветительной системы. Для соответствующего семейства в архивной документации указан ориентировочный диаметр сформированного пучка около 43 мм при площади сечения близкой к 1450 мм². Это параметры конструкции источника, а не гарантированное равномерное освещение образца.
Максимальный рабочий ток светодиода составляет 1000 мА. Потребуется совместимый источник стабилизированного тока с соблюдением полярности и режимов отвода тепла. Для данной комплектации приведена мощность сформированного пучка 130 мВт; её нельзя путать с полной мощностью светодиода до коллимирующей оптики.
Спектральная область 590 нм используется для выделения янтарной составляющей освещения. Эффективность в конкретной оптической схеме зависит не только от паспортной мощности, но и от согласования апертуры.
В практическом эксперименте с Nikon Eclipse с байонетным креплением мощность на препарате будет зависеть от объективов, фильтров, светоделителей и пропускания всей оптической системы. Для сравнительных опытов сохраняют одинаковые условия возбуждения и измеряют освещённость на уровне образца, а не только на выходе осветителя.
Монтажный интерфейс Nikon Eclipse с байонетным креплением следует проверять по фактическому осветительному порту микроскопа, поскольку совместимость серии не доказывает установку на все её поколения и комплектации. Примерный диаметр пучка полезен для оценки заполнения входной апертуры, но не заменяет измерения распределения освещённости в поле зрения.
Выполнение C5 целесообразно рассматривать как специализированный интерфейс, а не как универсальный переходник. При замене микроскопа необходимо повторно проверить посадку на корпус, расположение оптической оси и корректность подключения питающего кабеля.
Оптический выход следует оценивать именно в рабочем режиме: электрический ток, температура, положение линзы и геометрия приёмника могут менять результат. По этой причине значение мощности в спецификации нельзя без поправок переносить на поверхность образца или на выход другой оптической схемы.
Характеристики
- Тип: светодиодный источник с коллимирующей оптикой для микроскопа.
- Номинальная длина волны: 590 нм.
- Максимальный ток светодиода: 1000 мА.
- Совместимая серия микроскопов: Nikon Eclipse с байонетным креплением.
- Механический вариант адаптера: C5.
- Ориентировочный диаметр пучка: около 43 мм.
- Тип оптической системы: коллимирующая линза и корпус узла.
- Мощность светового пучка по приведённой спецификации: 130 мВт (зависит от условий измерения).
Отрасли применения
При работе с янтарно-жёлтой освещением особое значение имеют согласование спектра и выбранного светофильтра. Избыточное подавление нужной полосы фильтром приводит к потере полезного сигнала даже при достаточной мощности излучателя.
- Эпифлуоресцентная микроскопия на платформе Nikon Eclipse с байонетным креплением с правильно подобранными фильтрами.
- Эксперименты по фотометрии источников янтарного света с контролем спектрального согласования.
- Настройка порта осветительной системы в лабораторных оптических системах.
- Методические исследования по оценке стабильности светодиодного освещения в диапазоне 590 нм.
- Проверка качества изображения и контраста при смене источника возбуждения или подсветки.
Перед включением в действующее оборудование рекомендуется проверить даташит соответствующей ревизии, режим питания и механическую совместимость. Для оптических измерений критично воспроизводить одни и те же рабочие условия.
