Описание

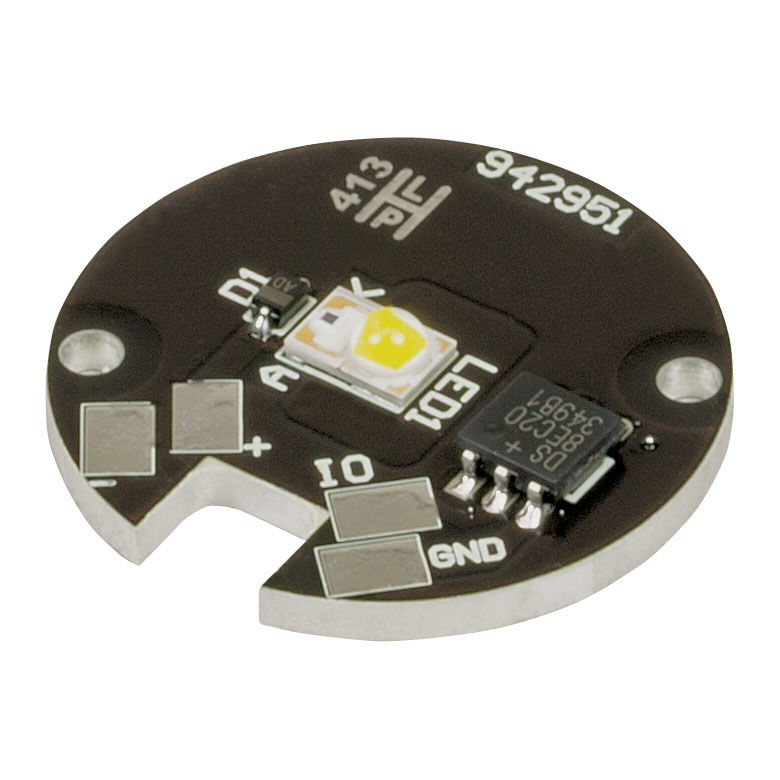

Светодиод M565D2 с номинальной длиной волны 565 нм установлен на печатной плате с металлической основой. Конструкция предназначена для интеграции в собственные осветительные узлы, измерительные установки и опытные оптические приборы, где инженер самостоятельно выбирает драйвер, крепление, теплоотвод и вторичную оптику.
Металлическая основа платы обеспечивает путь отвода тепла от светящего кристалла к внешнему радиатору. Это не означает, что плата может работать при предельном токе без дополнительного охлаждения: допустимая температура перехода и фактическая мощность зависят от температуры корпуса и теплового сопротивления монтажа.
Для M565D2 указан максимальный ток 1000 мА и минимальная паспортная оптическая мощность 880 мВт при оговорённых изготовителем условиях измерения. В электрической схеме следует использовать стабилизатор тока; простое подключение к источнику напряжения без ограничения тока недопустимо.
Излучение 565 нм воспринимается как жёлто-зелёное. Для этого светодиода существенна сравнительно широкая спектральная полоса, поэтому его нельзя описывать как монохроматический источник.
Особенность этой модели состоит в применении светящего элемента с более широкой угловой диаграммой, что важно для выбора собирающей линзы.
Для этой модели архивная таблица также приводит типовую мощность 979 мВт, ширину спектра на половине максимума около 104 нм и угол излучения около 125°.
При подборе линзы учитывают угловое распределение излучения, размер активной области и спектральное пропускание оптики. Измеряемая на выходе прибора мощность почти всегда отличается от полной мощности светодиода из-за потерь при сборе, отражениях и фильтрации.
Для механического крепления платы следует предусмотреть ровную опорную поверхность, электрическую изоляцию при необходимости и контролируемое усилие прижима. Разработку радиатора ведут по фактической рассеиваемой мощности, учитывая электрические потери, а не по одному лишь значению оптического излучения.
При сборке измерительной системы полезно разделять электрическую настройку и оптическую юстировку. Сначала устанавливают безопасный ток и отвод тепла, затем контролируют распределение света и только после этого фиксируют параметры измерения в журнале эксперимента.
Характеристики
- Тип конструкции: светодиод на плате с металлическим основанием.
- Номинальная длина волны: 565 нм.
- Максимальный постоянный ток: 1000 мА.
- Минимальная оптическая мощность: 880 мВт (паспортный режим).
- Тепловой интерфейс: металлическая основа платы для установки на радиатор.
- Источник питания: драйвер стабилизированного тока, подбирается отдельно.
- Оптическая система и механический держатель: определяются проектом оборудования.
Отрасли применения
При работе с жёлто-зелёной освещением особое значение имеют согласование спектра и выбранного светофильтра. Избыточное подавление нужной полосы фильтром приводит к потере полезного сигнала даже при достаточной мощности излучателя.
- Построение исследовательских источников жёлто-зелёной подсветки.
- Стенды для калибровки многоспектральных оптических установок.
- Измерение спектральной чувствительности фотодетекторов около 565 нм.
- Разработка компактных световых модулей со сменными линзами и фильтрами.
- Контроль деградации оптического выхода при электрических и температурных испытаниях.
Перед включением в действующее оборудование рекомендуется проверить даташит соответствующей ревизии, режим питания и механическую совместимость. Для оптических измерений критично воспроизводить одни и те же рабочие условия.
