Описание

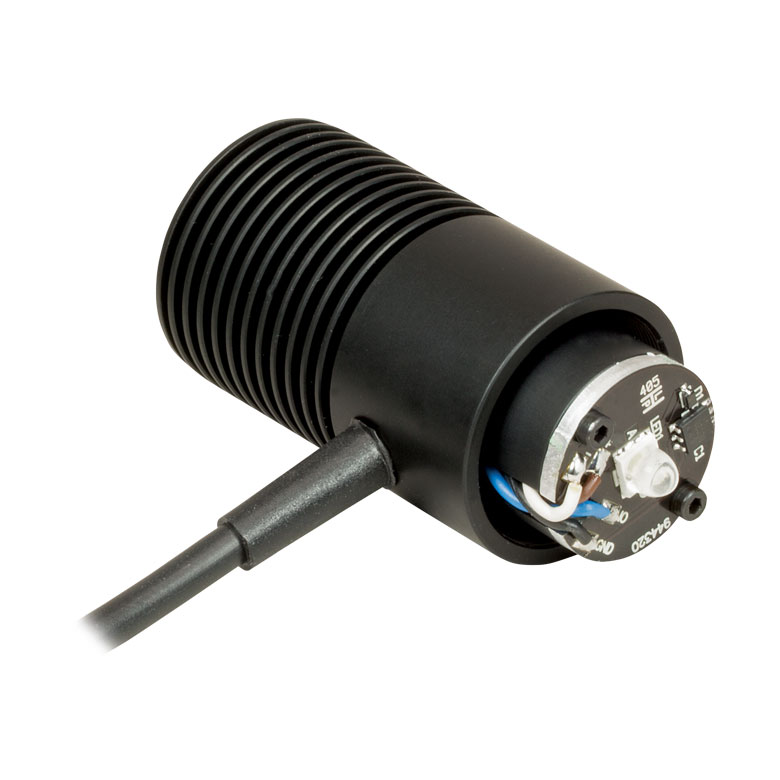

Thorlabs M490L3 — синий светодиодный модуль с номинальной длиной волны 490 нм, установленный на встроенный теплоотвод. Модуль рассчитан на непрерывную работу при токе до 350 мА и обеспечивает минимальную оптическую мощность 200 мВт; типовое значение составляет 250 мВт. Светодиод имеет неколлимированный выход, поэтому для формирования параллельного пучка потребуется отдельный коллимационный адаптер и подходящая оптика.
Небольшой угол излучения 22° и кристалл размером 1 × 1 мм позволяют получить сравнительно направленный поток и упростить ввод света в оптический тракт по сравнению с широкоугольными LED-модулями. Спектральная ширина FWHM составляет 23 нм, поэтому источник подходит для задач, где требуется выделенный синий диапазон, но не узкополосная лазерная линия. Реальные оптические параметры зависят от температуры, рабочего тока и конкретного экземпляра.
Корпус использует теплоотвод диаметром 30,5 мм с внутренней резьбой SM1 глубиной 6 мм, что облегчает механическое сопряжение с совместимыми оптическими компонентами. Встроированная память EEPROM хранит рабочие данные модуля, включая ограничение тока, длину волны и прямое напряжение; совместимый контроллер может использовать их для настройки режима. При монтаже следует обеспечить свободный отвод тепла и применять источник постоянного тока, не превышающий установленный предел.
Характеристики
- Модель: M490L3
- Спектральный диапазон: синий свет
- Номинальная длина волны: 490 нм
- Минимальная оптическая мощность: 200 мВт
- Типичная оптическая мощность: 250 мВт
- Максимальный ток непрерывного режима: 350 мА
- Прямое напряжение: 3,5 В
- Электрическая мощность: 1,225 Вт
- Спектральная ширина FWHM: 23 нм
- Типичная облучённость: 15,7 мкВт/мм²
- Угол излучения, полный угол на уровне половины максимума: 22°
- Размер излучателя: 1 × 1 мм
- Теплоотвод: диаметр 30,5 мм, внутренняя резьба SM1
- Типичный срок службы: более 10 000 часов
Отрасли применения
- Оптические стенды и лабораторные источники синего света для спектральных и фотометрических измерений.
- Флуоресцентная микроскопия и возбуждение образцов при наличии подходящих фильтров и коллимационной оптики.
- Ввод синего излучения в свободнопространственные оптические системы и экспериментальные измерительные тракты.
- Стендовые испытания фотоприёмников, сенсоров и материалов, чувствительных к области около 490 нм.
