Описание

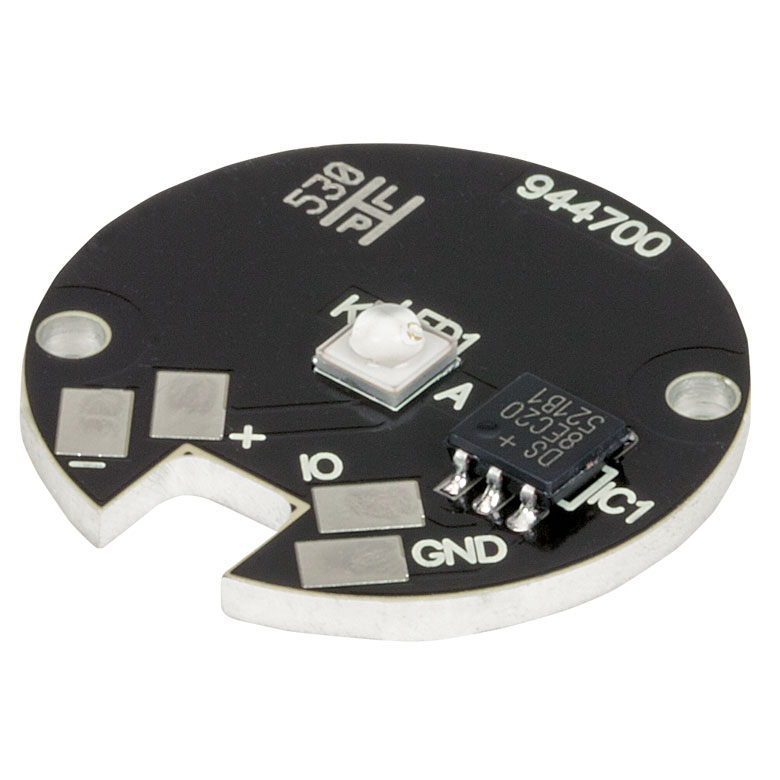

Излучающий кристалл установлен на печатной плате с металлическим основанием, которое отводит тепло к монтажной поверхности. Такое исполнение подходит для построения собственного осветительного блока, в котором разработчик самостоятельно выбирает теплоотвод, драйвер, линзу, фильтры и способ закрепления. В отличие от готового фонаря модуль требует продуманной механической и электрической интеграции.
Номинальная длина волны модели M450D3 составляет 450 нм. Источник работает в синей области спектра и формирует некогерентное излучение. Его спектральная полоса шире лазерной линии; при подборе фильтров и фотоприёмника следует ориентироваться на полный спектр, а не только на положение максимума.
Металлическое основание печатной платы отводит тепло от кристалла, но не является полноценной системой охлаждения само по себе. Плату устанавливают на подходящий радиатор с тепловым контактом, обеспечивают механическую разгрузку проводников и соблюдают полярность контактных площадок.
При электрическом проектировании нужно учитывать ограничение по постоянному току 2000 мА. Используют драйвер стабилизации тока с плавным запуском; подключение к нерегулируемому источнику напряжения способно вызвать перегрузку и повреждение кристалла. Оптическая мощность зависит от тока, температуры перехода и качества отвода тепла.
Для этой конфигурации мощность в спецификации представлена как 1850 мВт. Указанные значения относятся к определённым условиям измерения; они не гарантируют такую же мощность на образце после прохождения линз, защитных окон, светоделителей или волокна. При проектировании стенда следует измерять фактический поток на рабочей плоскости.
Светодиодное излучение имеет пространственное и спектральное распределение, которое влияет на однородность подсветки и эффективность сопряжения с оптическими компонентами. Для корректного выбора линз учитывают расходимость, габариты излучающей области, рабочее расстояние и диаметр апертуры.
Тепловая стабилизация особенно важна при длительных измерительных сериях: нагрев способен уменьшать световой поток и изменять спектральные характеристики. Контроль температуры и питание с ограничением тока повышают воспроизводимость результатов при работе с чувствительными образцами.
Исполнение монтаж на металлоосновной плате определяет способ интеграции в систему. Перед запуском необходимо проверить крепёж, электрические соединения и совместимость осветительной геометрии с экспериментальной схемой. Прямое наблюдение яркого пучка опасно даже тогда, когда источник не является лазером.
При сравнении нескольких светодиодных модулей одинаковой номинальной длины волны недостаточно ориентироваться только на ток и исходную мощность. На результат влияют поколение кристалла, тепловое сопротивление, конструкция корпуса и эффективность последующей оптики.
Характеристики
- Номинальная длина волны: 450 нм
- Максимальный постоянный ток: 2000 мА
- Оптическая мощность: 1850 мВт (минимум по паспортной конфигурации)
- Конструктивное исполнение: монтаж на металлоосновной плате
- Тип излучателя: некогерентный полупроводниковый светодиод
Отрасли применения
Изделие подходит для следующих научных и инженерных задач, если соблюдены требования к спектру, мощности и условиям эксплуатации:
- Спектроскопия поглощения: организация управляемой подсветки на 450 нм с учётом требований экспериментальной методики.
- Исследования фотохимических реакций: организация управляемой подсветки на 450 нм с учётом требований экспериментальной методики.
- Разработка приборов оптической диагностики: организация управляемой подсветки на 450 нм с учётом требований экспериментальной методики.
