Описание

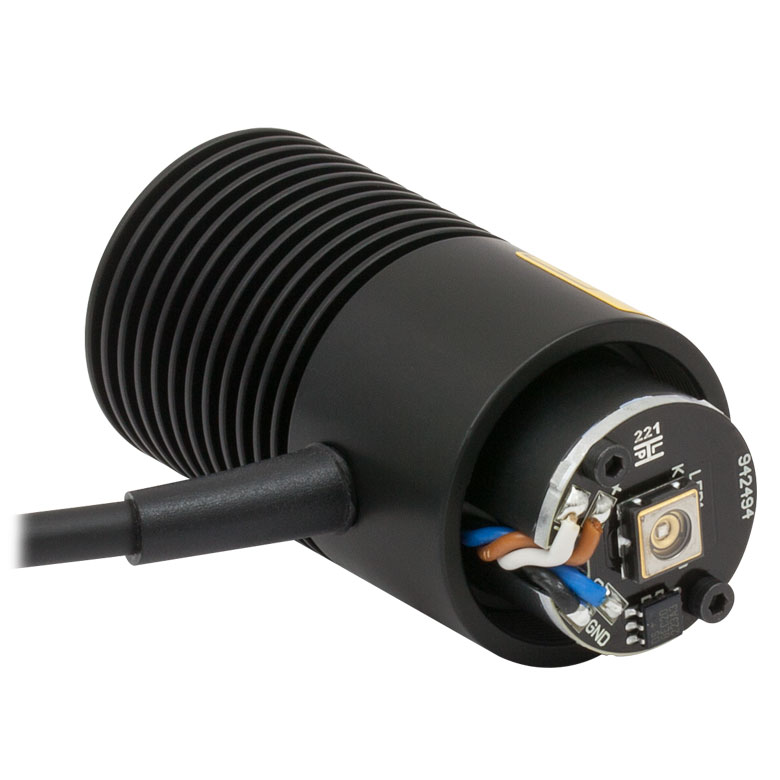

M385L2 — ультрафиолетовый светодиодный источник с рабочей длиной волны 385 нм, установленный на теплоотводе для стабильной работы при повышенной мощности. Минимальная оптическая мощность составляет 270 мВт, типовое значение — 430 мВт при максимальном токе 700 мА. Теплоотвод непосредственно связан с монтажом светодиода и отводит тепло от кристалла, что снижает влияние нагрева p-n-перехода на интенсивность излучения. После включения возможна небольшая кратковременная просадка мощности до установления теплового режима.
Излучение без оптики является широкорасходящимся: полный угол на уровне половинной мощности составляет 120°. Для формирования направленного пучка предусмотрена установка отдельного коллимационного адаптера. С линзой ACL2520U оптимальное расстояние от линзы до излучающей площадки равно 12,8 мм; при такой настройке половинный угол расходимости составляет 2,68°. Изменение положения линзы на 1 мм меняет этот угол до 1,33° или 3,06°, поэтому при сборке оптической системы важно обеспечить регулируемое и стабильное позиционирование.
Корпус имеет внутреннюю резьбу SM1 1.035"-40, благодаря чему источник можно интегрировать с совместимыми оправами, тубусами и элементами 30-мм клеточной системы. Для работы требуется специализированный LED-драйвер; совместимые драйверы могут использовать встроенную память источника для контроля рабочих параметров и ограничения тока. Модель предназначена для приборных и лабораторных систем, а не для бытового освещения.
Характеристики
- Модель: M385L2
- Тип: установленный УФ-светодиод с теплоотводом
- Номинальная длина волны: 385 нм
- Спектральный диапазон по FWHM: 10 нм
- Минимальная оптическая мощность: 270 мВт
- Типовая оптическая мощность: 430 мВт
- Максимальный ток: 700 мА
- Типовое прямое напряжение: 4,3 В
- Типовая освещённость: 11,8 мкВт/мм²
- Полный угол излучения на уровне половинной мощности: 120°
- Рекомендуемые драйверы: UPLED, DC2200, LEDD1B
- Внутренняя резьба корпуса: SM1, 1.035"-40
- Оптимальное расстояние до ACL2520U: 12,8 мм
- Статус модели: снята с производства 3 февраля 2023 года
Отрасли применения
- УФ-подсветка в микроскопии и системах эпифлуоресцентного наблюдения.
- Лабораторные стенды для возбуждения флуоресценции и оптического анализа.
- Компактные проекторы, осветители и пользовательские системы формирования УФ-пучка.
- Интегрированные оптические установки с тубусами SM1 и 30-мм клеточными компонентами.
- Исследовательские и измерительные комплексы, где требуется управляемый источник на 385 нм.
