Поставщик
|
Edmund Optics |
|
Артикул
|
85-566 |
|
Резьба
|
M23.2 x 0.75 |
|
Тип колец
|
стопорные |
|
Диаметр оптики
|
6 |
|
Функция
|
Фиксированный |
|
Тип резьбы
|
M23.2 x 0.75 |
|
Чистая апертура CA (мм)
|
5.0 |
|
Конструкция
|
Черный анодированный алюминий |
|
Размер совместимой оптики (мм)
|
6.0 |
|
Длина (мм)
|
3.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
Описание

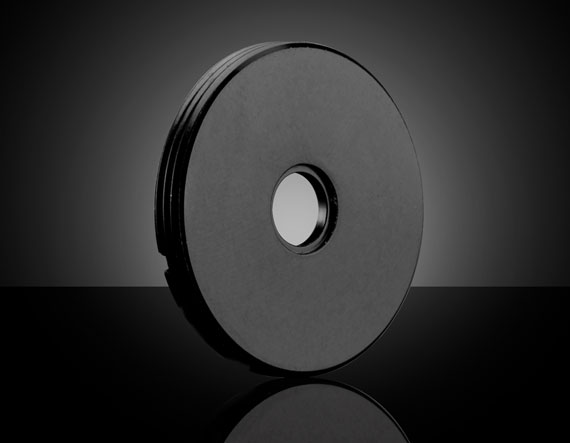

Стопорное кольцо с резьбой M23.2 x 0.75 от Edmund Optics (артикул 85-566) предназначено для фиксации оптических элементов диаметром 6 мм внутри оправ или тубусов с соответствующей внутренней резьбой. Кольцо изготовлено из анодированного алюминия и имеет наружную резьбу, которая вкручивается в оправу, прижимая линзу или фильтр. Мелкий шаг резьбы (0.75 мм) обеспечивает точную и надежную фиксацию без риска повреждения оптики. Конструкция кольца включает два паза на торце для специального ключа, что позволяет затягивать его с контролируемым усилием. Кольцо является стандартным крепежным элементом во многих оптических системах Edmund Optics и совместимо с держателями линз и адаптерами, имеющими ту же резьбу.
Характеристики
Диаметр совместимой оптики: 6 мм. Резьба: M23.2 x 0.75 (наружная). Материал: алюминий 6061-Т6, черное анодирование. Толщина кольца: 2 мм. Внутренний диаметр: 20.5 мм. Внешний диаметр резьбы: 23.2 мм. Тип пазов: два диаметрально противоположных паза шириной 1.2 мм под ключ. Количество в упаковке: 1 шт. Масса: 1.5 г. Рабочая температура: от -40°C до +85°C. Покрытие: матовое, низкоотражающее.
Отрасли применения
Стопорное кольцо используется при сборке оптических узлов, где необходимо закрепить линзу, светофильтр или поляризатор диаметром 6 мм. Применяется в лабораторных оптических системах, лазерных модулях, микроскопах и эндоскопах. В промышленном производстве оптики используется как стандартный крепеж при серийной сборке. В ремонтных мастерских применяется для замены поврежденных колец. Также востребовано в макетировании прототипов оптических приборов.
