Описание
M105L01-P01-1 — уголковый отражатель с многомодовым оптоволокном, рассчитанный на работу в широком спектральном диапазоне 400 - 2400 нм. Такое изделие удобно там, где требуется сформировать компактный оптический узел с возвратом или перенаправлением излучения и одновременно обеспечить подключение к волоконной линии. Наличие интерфейса FC/PC упрощает включение компонента в измерительные и исследовательские схемы, а многомодовое волокно делает решение практичным для задач с повышенными требованиями к удобству ввода света и устойчивости к небольшим механическим отклонениям.
Модель M105L01-P01-1 подходит для лабораторных систем, испытательных стендов и прикладных проектов, где используются источники и приемники в видимом, ближнем инфракрасном и расширенном диапазоне длин волн. Широкий рабочий диапазон делает изделие универсальным инструментом для разработки и отладки фотонных схем, а сочетание отражающего узла и волоконного интерфейса помогает сократить число отдельных механических компонентов в тракте. Это полезно для инженеров и исследователей, которым нужна компактная, понятная и технологичная сборка для маршрутизации излучения между свободным пространством и волоконной частью системы.
Характеристики
- Тип изделия: уголковый отражатель с многомодовым оптоволокном
- Рабочий диапазон: 400 - 2400 нм
- Разъем: FC/PC
- Тип волокна: многомодовое оптоволокно
- Назначение: работа с широким диапазоном длин волн и волоконным подключением
- Подходит для компактных оптических схем с отражением и передачей в волокно
- Удобен для лабораторной интеграции и испытательных стендов
- Полезен при разработке универсальных фотонных систем
Отрасли применения
- Оптические измерения и испытательные стенды широкого спектрального диапазона
- Лазерные и фотонные лаборатории, работающие с волоконным подключением
- Научные исследования в видимой и инфракрасной области спектра
- Сенсорные и диагностические системы с многомодовыми линиями
- Разработка макетов для маршрутизации излучения между свободным пространством и волокном
- Инженерное прототипирование компактных отражающих и волоконных модулей
Оптоволоконные кабели от компании Thorlabs с отражающим покрытием разработаны для отражения света, попадающего в волокно, в обратном направлении по волноводу. Такие волокна могут быть использованы для создания оптоволоконного интерферометра или для создания маломощного оптоволоконного лазера. Эти уголковые отражатели отлично подходят для измерения характеристик усилителей, передатчиков или других устройств.

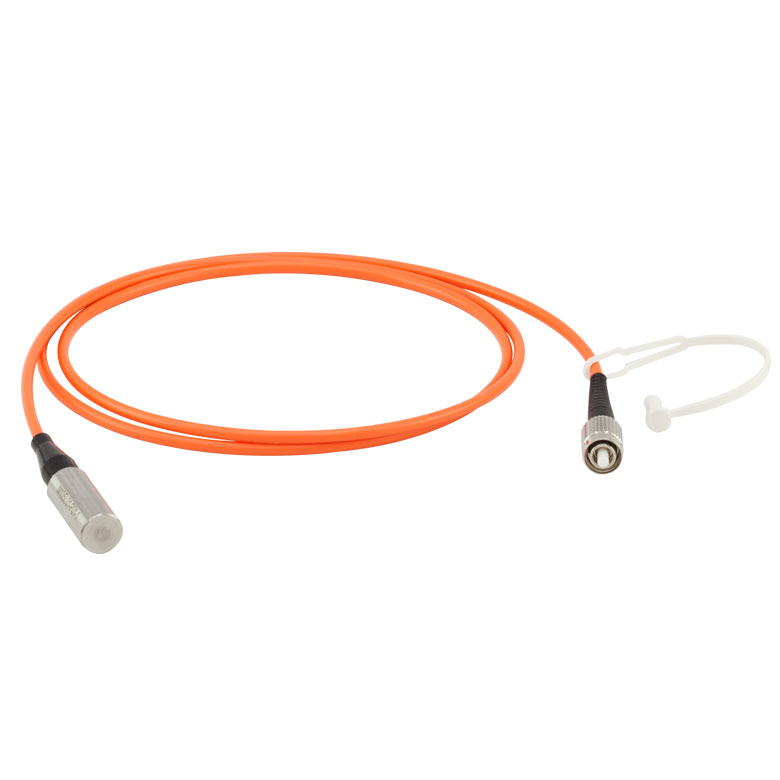

Уголковые отражатели от компании Thorlabs поставляются с одномодовыми, многомодовыми волокнами или волокнами с сохранением поляризации. Наконечник на одном из концов оптоволокна покрыт слоем серебра, что обеспечивает отражение на уровне ≥97.5% для света, начиная от 450 нм. Этот конец волокна заключен в стальной корпус Ø9.8 мм (0.39"). Другой конец волокна оснащен FC/PC разъемом (для SM, PM, или MM волокон) или FC/APC разъемом (для SM или PM волокон) с ключом (2 мм).
Каждый кабель поставляется с защитным колпачком, который закрывает наконечник от пыли и других вредных воздействий. Дополнительные пластиковые и металлические колпачки для FC/PC и FC/APC разъемов поставляются отдельно.
Особенности:
- Длина кабеля: 1 м;
- Один конец с серебряным покрытием;
- Рабочий диапазон: 450 нм - 2400 нм;
- Тип волокна: SM, PM, или MM;
- Отражение ≥ 97.5%, начиная с 450 нм;
- Ключ разъемов: 2.0 мм;
- Для лазерного излучения мощностью: более 300 мВт.
