Описание

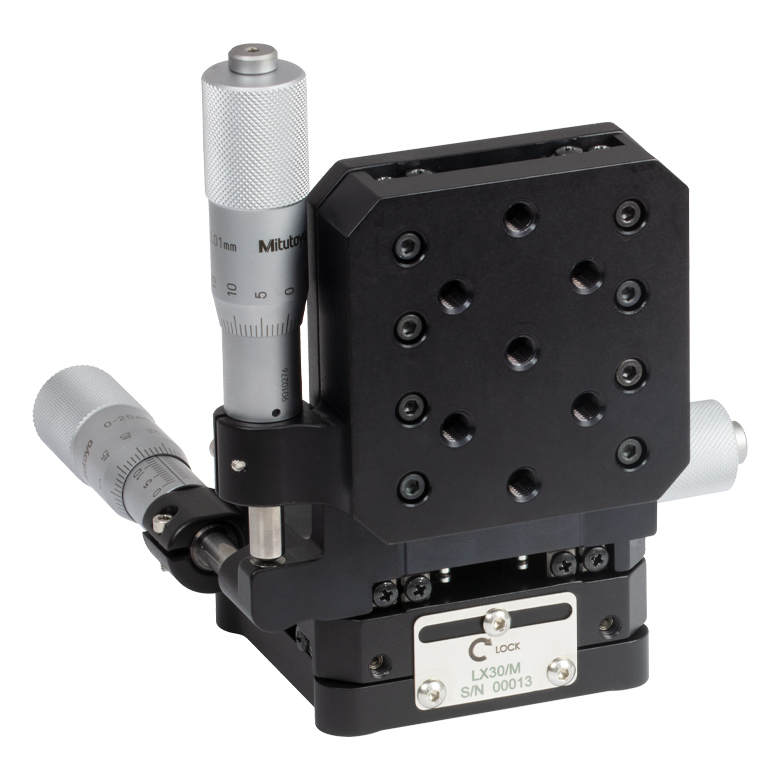

Механический транслятор предназначен для пространственной регулировки линз, камер, датчиков и небольших исследуемых объектов. В основе конструкции лежат перекрёстные роликовые направляющие и микрометрический привод, что позволяет выполнять юстировку без электропитания.
Трёхкоординатная конструкция предоставляет взаимно независимую регулировку объекта в пространстве. Её выбирают, когда для настройки недостаточно одной плоскости, например при поиске фокуса, выравнивании световода и совмещении контрольной метки.
Конфигурация осей XYZ определяет, какие координаты можно изменять без разборки механического узла. Номинальный ход 25 мм относится к каждой предусмотренной оси; это даёт запас регулировки при поиске фокальной точки, выставлении датчика или подборе положения образца.
Перекрёстные роликовые направляющие используются для уменьшения нежелательных угловых отклонений при поступательном движении. В сравнении с простой скользящей парой такая компоновка хорошо подходит для юстировки оптической аппаратуры, где важны плавность хода и устойчивость закреплённой детали.
Рабочая площадка размером около 65 × 65 мм принимает механические держатели с соответствующим крепежом. Перед сборкой нужно проверить высоту конструкции, доступ к микрометрам, допустимый момент нагрузки и отсутствие столкновений при перемещении по всему диапазону.
Транслятор не содержит моторизированного привода; изменение координат выполняется оператором. Это достоинство при разовой настройке и автономной работе, однако для автоматической регистрации большого числа точек потребуется отдельный моторизованный механизм.
Характеристики
- Оси перемещения: XYZ.
- Ход по каждой оси: 25 мм.
- Направляющие: перекрёстные роликовые.
- Привод: ручные микрометрические головки.
- Монтажная резьба: M6.
- Размер рабочей платформы: около 65 × 65 мм.
Отрасли применения
Изделие применяют в следующих направлениях и прикладных задачах:
- Оптическая юстировка: построение повторяемой экспериментальной методики с фиксацией рабочих условий и результатов измерений.
- Микроскопические эксперименты: интеграция оборудования в научные установки при предварительной проверке совместимости узлов.
- Точное позиционирование образцов: применение в проектных и опытно-конструкторских работах с контролем параметров процесса.
