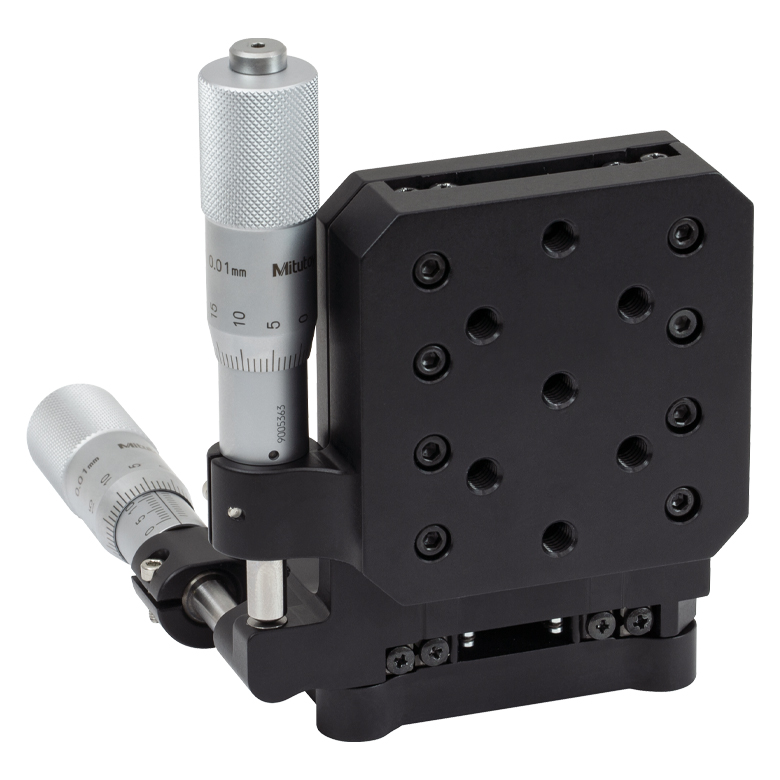

Система позиционирования LX20YZ от Thorlabs представляет собой специализированный двухосевой транслятор для прецизионного перемещения оптических элементов в вертикальной (Z) и горизонтальной (Y) плоскостях, что делает его незаменимым для задач, требующих вертикальной регулировки высоты оптического компонента с одновременной горизонтальной коррекцией положения. Уникальная конфигурация YZ отличает этот столик от стандартных XY-трансляторов и открывает возможности для юстировки оптических систем, где требуется изменение высоты оптической оси. Как и другие модели серии LX, устройство оснащено прецизионными крестообразными роликовыми подшипниками, обеспечивающими плавное и точное движение с угловым отклонением менее 125 микрорадиан и вертикальной прямолинейностью менее 10 мкм на всём диапазоне перемещения. Ход 25 мм по каждой оси покрывает широкий спектр задач юстировки в оптических лабораториях, лазерных системах и измерительных комплексах. Микрометрические винты с шагом 500 мкм за оборот позволяют выполнять тонкую настройку положения с высокой повторяемостью. Платформа 65 × 65 мм с семью отверстиями 1/4"-20 обеспечивает универсальность крепления оптических элементов, держателей, зеркал и адаптеров. Высота платформы 38 мм оптимальна для интеграции в стандартные оптические системы на базе оптических столов и плит. Монолитная алюминиевая конструкция гарантирует стабильность и долговечность при интенсивной эксплуатации. Крепление снизу включает 4 отверстия M6 и 4 отверстия Ø2.4 мм для надёжного монтажа. Устройство выдерживает горизонтальную нагрузку до 41 кг и вертикальную до 4 кг.
Характеристики
- Тип: двухосевая система позиционирования (YZ)
- Перемещение: 25 мм по осям Y и Z
- Угловое отклонение: <125 мкрад
- Вертикальная прямолинейность: <10 мкм
- Высота платформы: 38 мм (1.50")
- Размер платформы: 65 × 65 мм
- Крепление сверху: 7 × 1/4"-20
- Крепление снизу: 4 × M6 + 4 × Ø2.4 мм
- Тип подшипников: крестообразные роликовые
- Микрометры: 150-801ME-H, 500 мкм/оборот
- Горизонтальная нагрузка: до 41 кг
- Вертикальная нагрузка: до 4 кг
- Производитель: Thorlabs (США/Германия)
Отрасли применения
- Оптические столы и макетирование экспериментальных установок
- Вертикальное позиционирование лазерных головок и сканаторов
- Юстировка оптических осей по высоте и горизонтали
- Микроскопия с регулировкой фокуса и положения образца
- Лазерная обработка материалов и маркировка
- Спектральные измерения и анализ
- Интерферометрия и голография
- Научные исследования в фотонике и оптике
- Калибровка измерительных приборов
- Образовательные оптические установки
