Описание

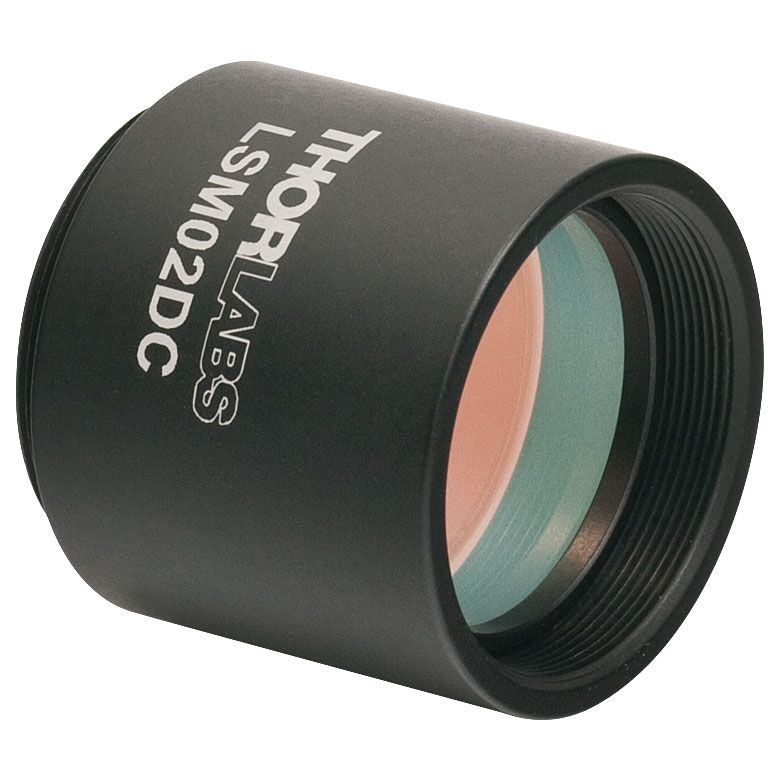

LSM02DC — оптический блок для компенсации дисперсии, вносимой совместимым сканирующим объективом. Он применяется с LSM02 и LSM02-BB, когда требуется согласовать спектрально зависимую задержку в оптических трактах. Изделие представляет собой специально подобранный стеклянный элемент, а не дополнительный фокусирующий объектив и не электронный модуль обработки изображения.
В интерферометрической схеме свет разных длин волн проходит через стекло с неодинаковой задержкой. Если в одном плече находится многолинзовый объектив, а в другом нет эквивалентного оптического материала, возникает дисперсионное рассогласование. Оно способно ухудшать форму интерференционного отклика и ограничивать достижимую детализацию по глубине. Компенсационный блок вводят в соответствующий тракт для уменьшения этого различия.
Тип стекла и толщина элементов данной серии выбраны для согласования дисперсионных вкладов сканирующих объективов первого и второго порядков по терминологии документации. Поэтому блок подбирают по совместимой модели, а не только по внешнему диаметру или общей толщине. Для другого объектива совпадение размеров не означает совпадения дисперсии. Дополнительные окна, кюветы и образец также могут вносить собственный спектральный вклад, который оценивают отдельно.
LSM02DC не отменяет настройку оптической длины плеч и не гарантирует полной компенсации всей установки после простой установки в тракт. Итог проверяют по измерительному сигналу в рабочем диапазоне источника. Компонент не изменяет паспортные фокусное расстояние и поле зрения основного объектива; его роль связана с прохождением широкополосного света через оптическую систему. Механическое крепление выбирают по чертежу и предусмотренной компоновке, не добавляя неподтверждённые сведения о посадочных размерах.
Характеристики
- Тип компонента: стеклянный блок компенсации дисперсии.
- Подтверждённая совместимость: LSM02 и LSM02-BB.
- Назначение: согласование дисперсионных свойств оптических трактов.
- Подбор материала и толщины: под дисперсию совместимых сканирующих объективов.
- Управление: пассивный оптический элемент, без электронной регулировки.
Отрасли применения
- Оптическая когерентная томография: уменьшение дисперсионного рассогласования между измерительным и опорным плечами при использовании соответствующего объектива.
- Низкокогерентная интерферометрия: формирование согласованного спектрального отклика и настройка исследовательских схем с широкополосным излучением.
- Разработка оптических систем: комплектация стендов с LSM02 или LSM02-BB, где необходимо учитывать влияние стекла сканирующей оптики на интерференционный сигнал.
