Описание

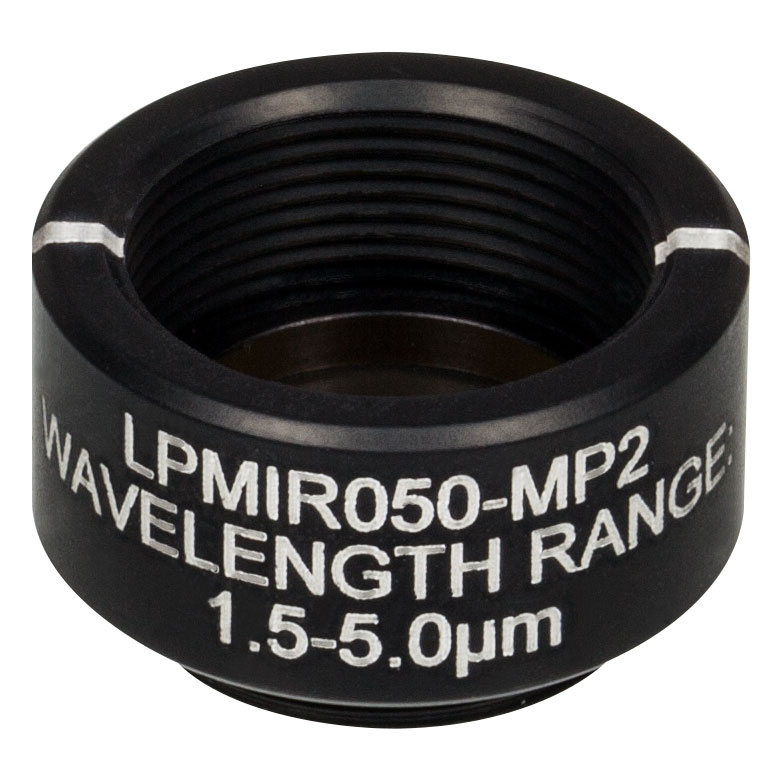

Линейный поляризатор LPMIR050-MP2 производства Thorlabs представляет собой проволочную сетчатую (wire-grid) поляризационную структуру, нанесённую на подложку, прозрачную в среднем инфракрасном диапазоне, и предназначен для выделения из неполяризованного излучения компоненты с определённым направлением колебаний электрического поля. Принцип действия основан на том, что тонкие параллельные металлические проводники, расположенные с периодом значительно меньшим длины волны рабочего излучения, отражают составляющую поля, параллельную проводникам, и пропускают перпендикулярную составляющую, обеспечивая тем самым эффективную поляризацию проходящего пучка. Элемент установлен в стандартную оправу с резьбой SM05, что позволяет напрямую встраивать поляризатор в модульные оптические системы Thorlabs без дополнительных переходников. Рабочий диапазон от 1500 до 5000 нм охватывает ближнюю и значительную часть средней инфракрасной области, что делает поляризатор пригодным для задач, где обычные плёночные поляризаторы видимого диапазона неприменимы.
Характеристики
- Тип: проволочный сетчатый (wire-grid) линейный поляризатор
- Диаметр: Ø12.5 мм
- Оправа с резьбой SM05
- Рабочий диапазон: 1500–5000 нм
- Производитель: Thorlabs
Отрасли применения
Такие поляризаторы применяются в инфракрасной спектроскопии, тепловизионных и лазерных системах среднего ИК-диапазона, научных исследованиях поляризационных свойств материалов и в оптических модулях, где требуется контроль состояния поляризации инфракрасного излучения.
Линейные поляризаторы фирмы Thorlabs из натриевого стекла, допированного наночастицами почти сферической формы значительно превосходят по показателям традиционные поляризаторы на полимерной основе. В основе работы поляризаторов обоих типов лежит поглощение излучения, поляризованного перепендикулярно оси пропускания, однако поляризаторы с наночастицами обладают более высокими показателями лучевой стойкости и коэффициента экстинкции.
Белая линия на оправе поляризатора указывает ось пропускания. Если модель поставляется без оправы, то ось пропускания отмечают двумя черными метками на боковой поверхности пластинки (кроме моделей LPMIR050 и LPMIR100). Оправы поляризаторов оснащены внешней резьбой SM05 (0.535"-40) или SM1 (1.035"-40), что позволяет легко интегрировать данные элементы в систему пользователя. Обратите внимание, что поляризаторы в оправах не могут быть отделены от нее.
Поляризаторы без оправы (кроме моделей LPNIRA и LPMIR) с двух сторон покрыты пластинками из стекла (B270 - Schott glass) с согласованным показателем преломления для обеспечения прочности. Поляризаторы в оправе не ламинируют, поэтому они обладают более высокой лучевой стойкостью. Однако это делает их более хрупкими (толщина поляризатора без стеклянных пластинок составляет 0.20 – 0.28 мм). Несмотря на отсутствие дополнительных защитных покрытий поляризаторы в оправе можно очищать с помощью стандартных средств для очистки оптики и растворителей.
Особенности:
- Лучевая стойкость: до 25 Вт/см2;
- Рабочий диапазон: от УФ до ИК;
- Коэффициент экстинкции: до 100 000:1;
- Диаметр поляризаторов: Ø12.5 мм и Ø25.0 мм;
- Для заказа доступны модели в оправе с резьбой;
- Устойчивы к воздействиям УФ излучения и химикатов.
