LMR100 - Держатель для линз Ø100 мм со стопорным кольцом, крепление: 8-32, Thorlabs

Описание

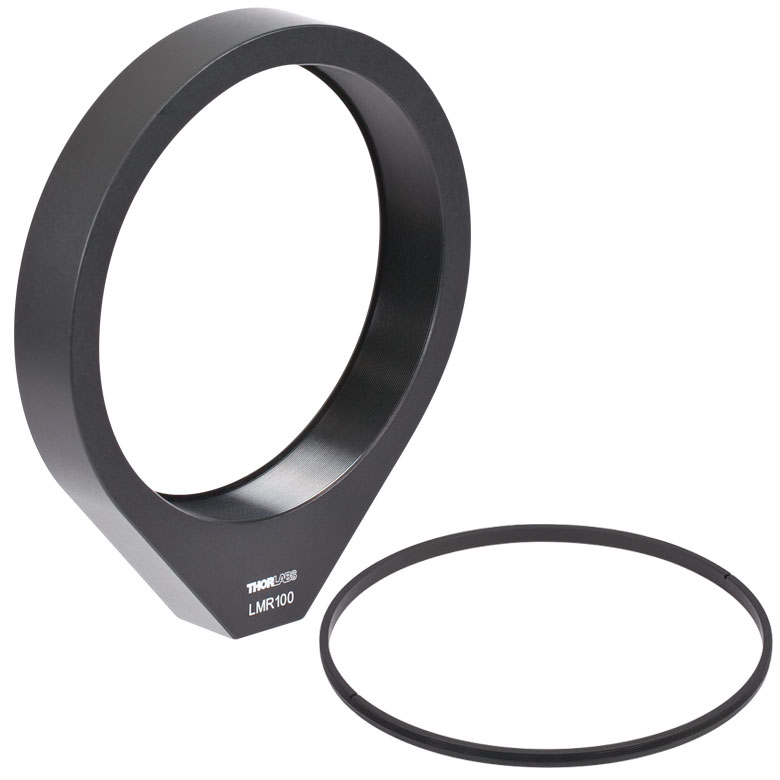

LMR100 представляет собой держатель для линз и других круглых оптических элементов диаметром сто миллиметров, снабжённый стопорным кольцом и нижним крепёжным отверстием под резьбу восемь тридцать два. Эта оправа применяется для установки крупноформатной оптики на оптические столы и платформы и обеспечивает надёжную фиксацию без перекосов. Тонкий корпус каплевидной формы позволяет размещать несколько таких держателей вплотную друг к другу или использовать их в ограниченном пространстве, где полноразмерные кинематические держатели не помещаются. Стопорное кольцо, входящее в комплект, центрирует и прижимает оптический элемент к опорной поверхности оправы.

Держатели серии LMR рассчитаны на стандартные диаметры оптики от половины до четырёх дюймов, при этом LMR100 относится к классу крупной оптики. Конструкция обеспечивает достаточную глубину посадочного гнезда для линз заданной толщины, а также даёт доступ к рабочей апертуре практически по всему диаметру. Нижнее резьбовое отверстие позволяет напрямую устанавливать держатель на оптические стержни соответствующего диаметра или на переходные плиты. Чернёная внутренняя поверхность и аккуратный внешний профиль уменьшают паразитные отражения и упрощают компоновку системы.

Характеристики

Основные характеристики держателя:

• Поддерживаемый диаметр оптики сто миллиметров с максимальной толщиной около тринадцати целых семи десятых миллиметра.
• Полезная апертура близка к девяносто шести миллиметрам, что позволяет использовать большую часть поверхности оптического элемента.
• Внутренняя резьба под стопорное кольцо формата SM100, совместимого с линзотрубной системой для крупной оптики.
• Нижнее монтажное отверстие с резьбой восемь тридцать два для установки на стандартные стержни и платформы.
• Корпус из анодированного алюминия с чёрным покрытием, обеспечивающим малый вес и устойчивость к коррозии.

Отрасли применения

LMR100 применяется в оптических лабораториях и промышленных установках, где используются крупноформатные линзы, окна или фильтры. Держатель подходит для систем визуализации, лазерной обработки, интерферометрии и спектроскопии, в которых требуется большая апертура и жёсткая фиксация оптики. Он упрощает монтаж тяжёлых элементов на стандартных оптических столах и рельсах.

В системах машинного зрения и метрологоческих комплексах LMR100 служит базовым узлом для установки больших объективов, коллимирующей и фокусирующей оптики. Каплевидная форма оправы позволяет располагать несколько каналов в непосредственной близости, что важно для многоканальных измерительных систем. Таким образом, LMR100 является универсальным держателем для оптики диаметром сто миллиметров со стопорным кольцом и нижним крепёжным отверстием.
