Поставщик
|
Thorlabs |
|
Артикул
|
LMM-15X-P01 |
|
Типы изделий
|
объективы |
|
Типы объектива
|
с отражающим покрытием |
|
Особенности объектива
|
с отражающим покрытием |
|
Отражающее покрытие
|
серебро |
|
Отражающая способность
|
96% |
|
Комплектация объектива
|
с удлинителем парфокального расстояния |
Описание

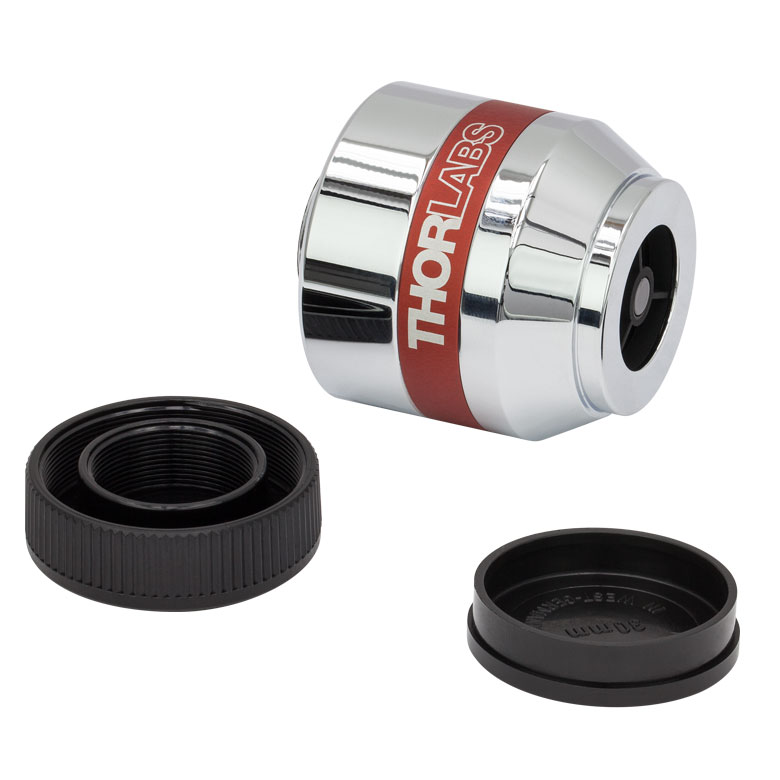

Отражающий объектив LMM-15X-P01 производства Thorlabs построен на зеркальной, а не линзовой оптической схеме, что принципиально устраняет хроматическую аберрацию, поскольку отражение от зеркальных поверхностей не зависит от длины волны излучения в отличие от преломления в линзах. Такая конструкция обычно реализована по схеме Шварцшильда или Кассегрена с первичным вогнутым и вторичным выпуклым зеркалами, соосно расположенными для формирования увеличенного изображения объекта. Увеличение объектива составляет 15X при числовой апертуре 0.30, что обеспечивает достаточно высокое пространственное разрешение при сохранении рабочего расстояния, типичного для объективов такого класса. Нанесённое серебряное отражающее покрытие обеспечивает высокий и равномерный коэффициент отражения в широком спектральном диапазоне — от видимого света до ближнего и среднего инфракрасного излучения, что делает объектив пригодным для мультиспектральных применений без необходимости перефокусировки при смене длины волны. Заднее фокусное расстояние объектива равно бесконечности, то есть объектив рассчитан на работу в бесконечно скорректированной оптической системе совместно с тубусной линзой, формирующей окончательное изображение в плоскости приёмника.
Характеристики
- Тип: отражающий (зеркальный) объектив
- Увеличение: 15X
- Числовая апертура: 0.30
- Покрытие зеркал: серебряное отражающее
- Заднее фокусное расстояние: бесконечность
- Производитель: Thorlabs
Отрасли применения
Отражающие объективы такого типа используются в микроспектроскопии, в ИК-микроскопии и мультиспектральной визуализации, в лазерной обработке материалов, а также в научных исследованиях, где критично отсутствие хроматических искажений при работе в широком диапазоне длин волн одновременно с высоким увеличением и разрешением.
Отражающие объективы для микроскопов от компании Thorlabs состоят из отражающих поверхностей, которые фокусируют свет без внесения хроматических аберраций. Разработанные на основе схемы Шварцшильда, эти объективы позволяют скомпенсировать сферические аберрации третьего порядка, комы, астигматизм и обладают незначительными аберрациями более высокого порядка, что обеспечивает расходимость излучения, близкую к дифракционному пределу. Благодаря этому представленные объективы отлично подходят для приложений, где требуется длинное рабочее расстояние.
Линзы объективов оптимизированы для работы в широком спектральном диапазоне. Объективы доступны для заказа с различными отражающими покрытиями: алюминиевым (отражающая способность >80% в диапазоне от 200 нм до 20 мкм) или серебряным (отражающая способность >96% в диапазоне от 450 нм до 20 мкм). Следует отметить, что значения отражающей способности указаны для 1 поверхности, тогда как свет на выходе отражается от двух поверхностей с покрытием. Увеличение объективов составляет: 15X с числовой апертурой 0.30 или 40X с числовой апертурой 0.50.
Объективы совместимы с большинством микроскопов крупных производителей, так как обладают резьбой RMS (0.800"-36). Объективы с бесконечным задним фокусным расстоянием отлично подходят для оптических систем, скорректированных на бесконечность, при использовании их в комбинации с тубусной линзой. Объективы с задним фокусным расстоянием 160 мм идеальны для систем визуализации, в которых не желательно использование преломляющих оптических элементов.
Объективы LMM-40X-UVV-160 и LMM-40X-P01-160 поставляются в комплекте с удлинителем парфокального расстояния PL15RMS. Кроме того, дополнительно компания Thorlabs предлагает широкий выбор резьбовых адаптеров.
Особенности:
- Увеличение: 15X, 40X;
- Числовая апертура: 0.30, 0.50;
- Объективы Шварцвальда;
- Формирование изображения без внесения хроматических аберраций;
- Отражающее покрытие: серебряное, алюминиевое;
- Резьба: RMS (0.800"-36).
