Поставщик
|
Edmund Optics |
|
Артикул
|
15-693 |
|
Тип линз
|
тепловизионные |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Показатель преломления nd @ 10 мкм
|
2.7816 |
|
Показатель преломления nd @ 14 мкм
|
2.7683 |
|
Код линзы световода
|
7100346 |
|
Термооптический коэффициент dn / dT
|
30.5 x 10-6 @ 10μm |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Рабочее расстояние (мм)
|
10.00 |
|
Длина (мм)
|
26.50 |
|
Длина резьбы (мм)
|
5.00 |
|
Монтажная резьба
|
M25 x 0.5 |
|
Рекомендуемый формат детектора (Г x В / Размер пикселя)
|
640 x 480 / 17μm |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Показатель преломления nd @ 4 мкм
|
2.7978 |
|
Конструкция
|
Matte Black Anodized Aluminum Housing |
|
Совместимое окно
|
Thickness: 0.70mm Material: Si |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
22.5 |
|
f / #
|
1.2 |
|
Чистая апертура CA (мм)
|
20.00 |
|
Подложка
|
Black Diamond™ BD-6 |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
24.00 |
|
Передний диаметр (мм)
|
27.00 |
Описание

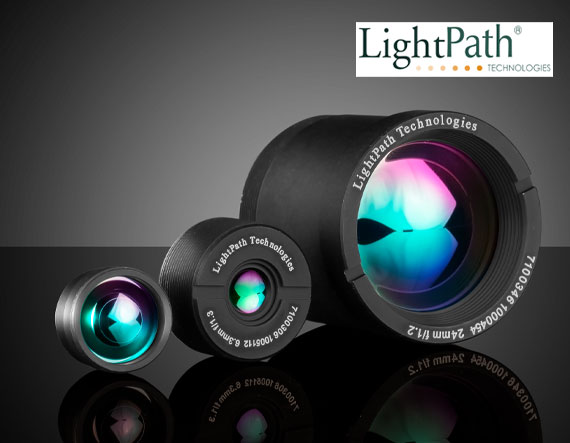

Тепловизионная линза Lightpath 7100346 с фокусным расстоянием 24 мм и относительным отверстием f/1.2 является длиннофокусным вариантом в линейке LWIR линз Lightpath. Фокусное расстояние 24 мм обеспечивает узкий угол поля зрения и позволяет «приблизить» удалённые тепловые объекты, что необходимо для наблюдения и термографии на дистанциях, недоступных для коротко- и среднефокусных линз.
Светосила f/1.2 сохраняется и для этого длиннофокусного варианта, что нетривиально: при большем фокусном расстоянии при той же светосиле диаметр входного зрачка пропорционально растёт, что усложняет оптическую схему и увеличивает стоимость производства. Сохранение f/1.2 обеспечивает высокий тепловой поток на матрицу и хорошую дальность обнаружения.
Применение германия (Ge) в качестве материала линзы стандартно для высококачественных LWIR систем с такими характеристиками. Германий имеет высокий показатель преломления (n ≈ 4), что позволяет конструировать компактные линзы с хорошей коррекцией сферической аберрации при умеренном числе оптических элементов. Для предотвращения отражений на германиевых поверхностях применяется просветляющее покрытие типа DLC или алмазоподобное углеродное покрытие.
Линза 15-693 применяется в стационарных охранных тепловизионных системах периметровой охраны, в военных и правоохранительных системах наблюдения на дальние дистанции, в тепловизионных прицелах и системах обнаружения, а также в промышленных пирометрических системах, где необходимо измерять температуру удалённых объектов.
Характеристики
- Бренд: Edmund Optics
- Артикул: 15-693
- Тепловизионная линза
- Lightpath 7100346
- фокусное расстояние: 24 мм
- f/1.2
Отрасли применения
- Тепловизионный контроль и термография
- Охранное видеонаблюдение в ИК диапазоне
- Промышленная диагностика и мониторинг температуры
- Беспилотные летательные аппараты и мобильные системы
- Научные исследования в дальнем ИК диапазоне
