Поставщик
|
Edmund Optics |
|
Артикул
|
15-690 |
|
Тип линз
|
тепловизионные |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Показатель преломления nd @ 10 мкм
|
2.7816 |
|
Показатель преломления nd @ 14 мкм
|
2.7683 |
|
Код линзы световода
|
7100340 |
|
Термооптический коэффициент dn / dT
|
30.5 x 10-6 @ 10μm |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Рабочее расстояние (мм)
|
10.07 |
|
Длина (мм)
|
17.00 |
|
Длина резьбы (мм)
|
5.25 |
|
Монтажная резьба
|
M19 x 0.5 |
|
Рекомендуемый формат детектора (Г x В / Размер пикселя)
|
640 x 512 / 10μm |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Показатель преломления nd @ 4 мкм
|
2.7978 |
|
Конструкция
|
Matte Black Anodized Aluminum Housing |
|
Совместимое окно
|
Thickness: 0.70mm Material: Si |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
22.5 |
|
f / #
|
1.2 |
|
Чистая апертура CA (мм)
|
12.57 |
|
Подложка
|
Black Diamond™ BD-6 |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Передний диаметр (мм)
|
19.80 |
Описание

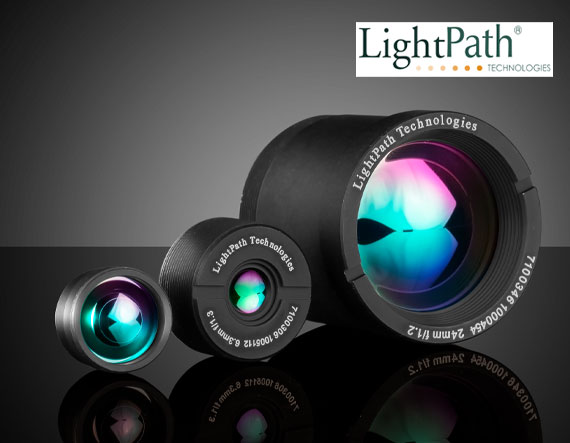

Тепловизионная линза Lightpath 7100340 с фокусным расстоянием 15 мм и относительным отверстием f/1.2 является среднефокусной линзой LWIR, сочетающей приемлемый угол поля зрения с хорошим масштабом изображения. Фокусное расстояние 15 мм обеспечивает поле зрения, достаточное для наблюдения за объектами на средних дистанциях, и при этом позволяет различать людей, животных и транспортные средства.
Светосила f/1.2 при 15 мм создаёт оптимальный баланс между чувствительностью системы и кратностью. Это значение фокусного расстояния часто рассматривается как «стандартное» для тепловизионных применений с матрицами типичного формата: оно обеспечивает естественный, не слишком узкий и не слишком широкий угол обзора для большинства задач наблюдения.
Как и другие линзы серии Lightpath, модель 7100340 изготовлена из материалов, прозрачных в диапазоне 8–14 мкм (германий, халькогенидное стекло), и снабжена антиотражающим покрытием для этого спектрального диапазона. Совместимость с неохлаждаемыми матрицами стандартного формата делает её удобным вариантом для массовых охранных и промышленных применений.
Линза 15-690 применяется в охранных тепловизорах среднего класса, в тепловизионных прицелах и прицельных комплексах, в системах мониторинга периметра, а также в промышленных тепловизорах для контроля электрооборудования, трубопроводов и технологических объектов на средних дистанциях.
Характеристики
- Бренд: Edmund Optics
- Артикул: 15-690
- Тепловизионная линза
- Lightpath 7100340
- фокусное расстояние: 15 мм
- f/1.2
Отрасли применения
- Тепловизионный контроль и термография
- Охранное видеонаблюдение в ИК диапазоне
- Промышленная диагностика и мониторинг температуры
- Беспилотные летательные аппараты и мобильные системы
- Научные исследования в дальнем ИК диапазоне
