Поставщик
|
Edmund Optics |
|
Артикул
|
15-687 |
|
Тип линз
|
тепловизионные |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Показатель преломления nd @ 10 мкм
|
2.7816 |
|
Показатель преломления nd @ 14 мкм
|
2.7683 |
|
Код линзы световода
|
7100306 |
|
Термооптический коэффициент dn / dT
|
30.5 x 10-6 @ 10μm |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Рабочее расстояние (мм)
|
8.66 |
|
Длина (мм)
|
8.43 |
|
Длина резьбы (мм)
|
8.43 |
|
Монтажная резьба
|
M16 x 0.5 |
|
Рекомендуемый формат детектора (Г x В / Размер пикселя)
|
320 x 240 / 17μm |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Показатель преломления nd @ 4 мкм
|
2.7978 |
|
Конструкция
|
Matte Black Anodized Aluminum Housing |
|
Совместимое окно
|
Thickness: 0.70mm Material: Si |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
22.5 |
|
f / #
|
1.3 |
|
Чистая апертура CA (мм)
|
5.11 |
|
Подложка
|
Black Diamond™ BD-6 |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
6.30 |
|
Передний диаметр (мм)
|
16.00 |
Описание

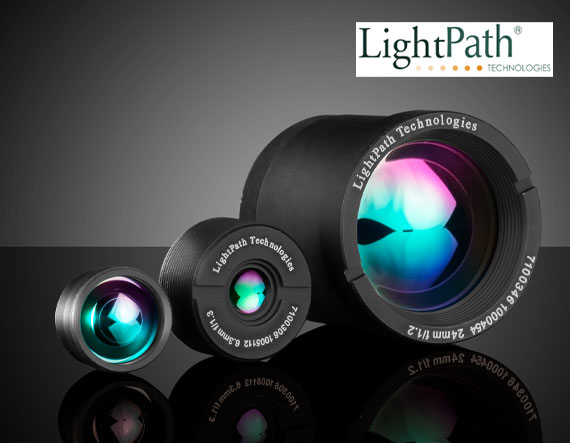

Тепловизионная линза Lightpath 7100306 с фокусным расстоянием 6.3 мм и относительным отверстием f/1.3 является короткофокусным вариантом с широким полем зрения для компактных тепловизионных модулей. Фокусное расстояние 6.3 мм обеспечивает значительно более широкое поле зрения, чем среднефокусные варианты серии, при сохранении приемлемой светосилы.
По сравнению с ультра-широкоугольными линзами 2.7 мм и 4 мм, версия 6.3 мм занимает нишу «широкоугольного стандарта», обеспечивая поле зрения, удобное для наблюдения помещений, небольших территорий и ближней зоны обнаружения. При таком фокусном расстоянии разрешение изображения на единицу угла поля выше, чем у ультра-широкоугольных вариантов, что улучшает различимость объектов.
Светосила f/1.3 поддерживает высокий уровень ИК потока на матрицу даже при относительно компактном объективе. Для неохлаждаемых матриц типичного тепловизионного формата это означает достаточную чувствительность к тепловому контрасту даже в условиях умеренного окружающего фона.
Линза 15-687 применяется в компактных тепловизионных охранных камерах для помещений и ближней зоны, в носимых тепловизорах для пожарных с широким углом обзора, в тепловизионных дронах ближней разведки и в промышленных тепловизорах для контроля оборудования в цехах и серверных помещениях.
Характеристики
- Бренд: Edmund Optics
- Артикул: 15-687
- Тепловизионная линза
- Lightpath 7100306
- фокусное расстояние: 6.3 мм
- f/1.3
Отрасли применения
- Тепловизионный контроль и термография
- Охранное видеонаблюдение в ИК диапазоне
- Промышленная диагностика и мониторинг температуры
- Беспилотные летательные аппараты и мобильные системы
- Научные исследования в дальнем ИК диапазоне
