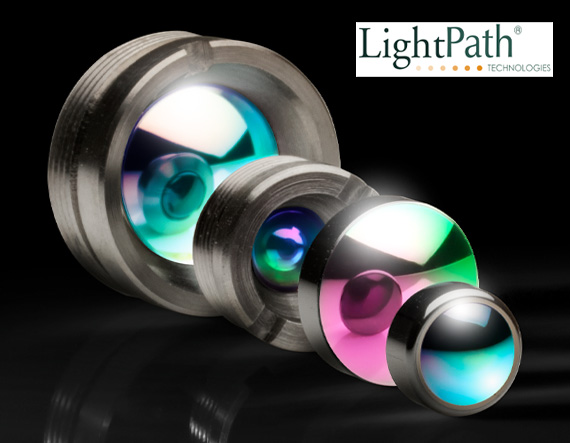

Асферическая линза для ИК диапазона в оправе, LightPath 390037, диаметр: 5.5 мм, числовая апертура: 0.85, с покрытием BBAR для 3000-5000 нм

Описание

Асферическая линза для инфракрасного диапазона отличается от классических сферических элементов профилем поверхности, форма которой рассчитана таким образом, чтобы устранить сферическую аберрацию при использовании единственного элемента вместо многолинзовой системы, что упрощает конструкцию оптического узла и уменьшает его габариты и массу. Изделие LightPath 390037 смонтировано в оправе, что облегчает установку и юстировку в оптико-механическом узле без необходимости изготовления дополнительного крепежа. Диаметр линзы — 5,5 мм, числовая апертура — 0,85, что говорит о высокой светосиле и способности собирать значительную часть излучения расходящегося источника, например, лазерного диода среднего ИК-диапазона. Покрытие типа BBAR (Broadband Anti-Reflective — широкополосное просветляющее) рассчитано на диапазон 3000-5000 нм, соответствующий среднему инфракрасному излучению, применяемому в тепловизионных и спектроскопических системах, газоанализаторах и лазерах на квантовых каскадах.

Характеристики

• Тип: асферическая линза в оправе
• Производитель: LightPath
• Модель: 390037
• Диаметр: 5,5 мм
• Числовая апертура: 0,85
• Покрытие: BBAR для 3000-5000 нм
• Спектральный диапазон: средний ИК

Отрасли применения

Асферические ИК-линзы с высокой числовой апертурой применяются в коллимации излучения квантово-каскадных и других среднеинфракрасных лазеров, в системах газового анализа методом лазерной спектроскопии поглощения, а также в тепловизионном и оборонном оптико-электронном оборудовании. Используются в научных исследованиях и промышленной диагностике газовых сред.

Описание семейства продуктов

• Диапазон длин волн 1,8–12 мкм
• Разнообразие вариантов покрытия
• Подключенные и размонтированные версии

Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
