Поставщик
|
Edmund Optics |
|
Артикул
|
66-564 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (1800-3000nm) |
|
Диапазон
|
ИК |
|
Материал
|
прессованное стекло |
|
Диаметр
|
5.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
0.72 |
|
Диапазон длин волн (нм)
|
1800 - 3000 |
|
Температура превращения (° C)
|
285.00 |
|
Термооптический коэффициент dn / dT
|
70 x 10-6/°C from -40° to +80°C (5 - 14 μm) |
|
Код линзы световода
|
390037 |
|
Показатель преломления nd @ 5 мкм
|
2.6173 |
|
Показатель преломления nd @ 4 мкм
|
2.6210 |
|
Показатель преломления nd @ 14 мкм
|
2.5843 |
|
Показатель преломления nd @ 10 мкм
|
2.6023 |
|
Плотность (г / см3)
|
4.68 |
|
f / #
|
0.58 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
2.24 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
4.00 |
|
Подложка
|
Black Diamond™ BD-2 (Ge28Sb12Se60) |
|
Спецификация покрытия
|
Ravg <1.0% @ 1.8 - 3.0μm |
|
Покрытие
|
BBAR (1800-3000nm) |
|
Толщина центра CT (мм)
|
3.00 |
|
Числовая апертура NA
|
0.85 |
|
Эффективное фокусное расстояние EFL (мм)
|
1.87 @ 9500nm |
|
Диаметр (мм)
|
5.50 ±0.015 |
Описание
Прессованная (молдованная) асферическая линза LightPath® 390037 изготовлена методом точного литья стекла (precision glass molding) и предназначена для работы в среднем ИК-диапазоне. Линза имеет диаметр 5,5 мм и высокую числовую апертуру 0,85, что обеспечивает эффективный сбор и фокусировку излучения при работе с источниками малого размера, например лазерными диодами или торцами оптических волокон ИК-диапазона.
Асферическая форма поверхности линзы устраняет сферическую аберрацию в одном элементе, заменяя собой систему из нескольких сферических линз, что уменьшает габариты, массу и стоимость оптического узла по сравнению со сфероическими аналогами сопоставимого качества изображения.
На поверхности линзы нанесено широкополосное просветляющее покрытие BBAR, рассчитанное на диапазон 1800–3000 нм, что охватывает ряд характерных линий поглощения газов и востребованных источников среднего ИК-диапазона (например, эрбиевые и гольмиевые лазеры, диодные источники для газоанализа), снижая френелевские потери при вводе/выводе излучения.
Характеристики
- Артикул: 66-564; производитель: Edmund Optics (LightPath®)
- Тип: прессованная (молдованная) асферическая линза
- Диаметр: 5,5 мм
- Числовая апертура (NA): 0,85
- Просветляющее покрытие: BBAR, диапазон 1800–3000 нм
- Материал: ИК-стекло, формуемое прецизионным литьём
- Технология изготовления: precision glass molding
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Ввод/вывод излучения в ИК-волокна и лазерные диоды среднего ИК
- Газоанализ и ИК-спектроскопия
Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Подключенные и размонтированные версии

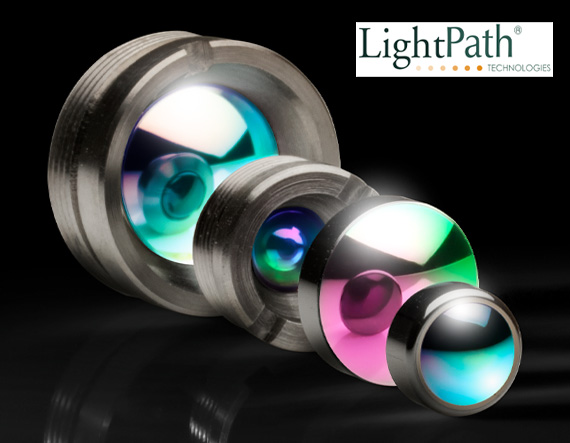

Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
