Асферическая линза для ИК диапазона в оправе, LightPath 390036, диаметр: 6.5 мм, числовая апертура: 0.56, с покрытием BBAR для 1800-3000 нм

Описание

Асферическая линза для ИК диапазона LightPath 390036 диаметром 6,5 мм с числовой апертурой 0,56 и покрытием BBAR для 1800-3000 нм в оправе представляет собой прессованный инфракрасный оптический элемент, специально разработанный для работы в среднем ИК диапазоне. Асферическая геометрия поверхности позволяет минимизировать сферическую аберрацию и формировать плотный, хорошо контролируемый пучок даже при высокой числовой апертуре. Линза ориентирована на работу с квантово-каскадными лазерами и другими источниками в диапазоне 1,8-3 мкм и может использоваться как коллиматор или фокусирующий элемент.[web:75][web:80][web:81][web:83]

Прессованная технология изготовления на основе халькогенидного стекла обеспечивает устойчивую работу при повышенных температурах и меньшую чувствительность фокусного расстояния к нагреву по сравнению с германиевой оптикой. Линза поставляется в оправе, что упрощает механическую интеграцию в оптические сборки: её можно легко устанавливать в стандартные держатели и модули без дополнительной обработки. Диаметр 6,5 мм делает элемент компактным и удобным для миниатюрных ИК систем, датчиков и тепловизионных модулей.[web:80][web:81][web:83]

Характеристики

Числовая апертура 0,56 обеспечивает эффективное собирание или коллимацию излучения с большой угловой расходимостью, что важно для компактных источников ИК и детекторов. Покрытие BBAR для 1800-3000 нм рассчитано на снижение отражения и повышение пропускания в этой полосе длин волн, что увеличивает эффективность оптического узла. Асферическая форма поверхности формируется с высокой точностью, обеспечивая предсказуемую геометрию луча и положение фокуса в расчётных схемах.[web:75][web:80][web:81]

Прессованное стекло на основе халькогенидов имеет меньший коэффициент теплового расширения и dn/dT, чем германий, что уменьшает изменение фокусного расстояния при нагреве. Линза может работать в широком диапазоне температур и выдерживать повышенные тепловые нагрузки, сохраняя характеристики. Оправа обеспечивает механическую защиту и удобство монтажа, позволяя использовать линзу в серийных устройствах без сложной юстировки.[web:80][web:81]

Отрасли применения

Асферические линзы LightPath для среднего ИК диапазона применяются в системах газового анализа, где квантово-каскадные лазеры используются для точного возбуждения узких спектральных линий, а также в тепловизионных и ИК камерах. Конкретно линза 6,5 мм / NA 0,56 удобно использовать в коллиматорах и фокусирующих узлах для квантово-каскадных лазеров, в модулях мониторинга технологических процессов и в датчиках утечек газов.[web:80][web:81][web:83]

Благодаря прессованной технологии и оптимизации под массовое производство линза востребована в серийных изделиях: компактных ИК датчиках, тепловизионных модулях и научных установках по исследованию спектроскопии в среднем ИК диапазоне. Она входит в состав оптических трактов в лабораториях и на производстве, где требуется стабильная работа в диапазоне 1,8-3 мкм и высокая эффективность использования энергии излучения.

Описание семейства продуктов

• Диапазон длин волн 1,8–12 мкм
• Разнообразие вариантов покрытия
• Подключенные и размонтированные версии

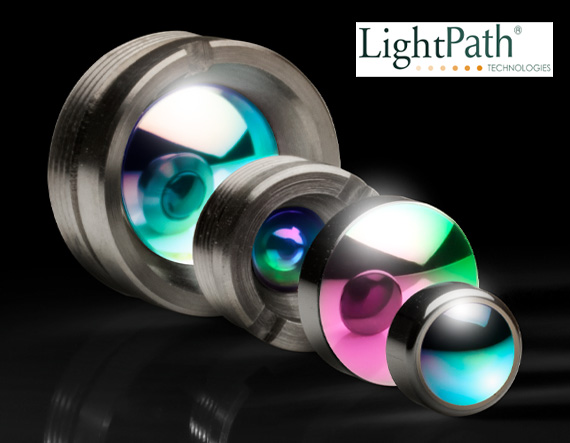

Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
