Поставщик
|
Edmund Optics |
|
Артикул
|
87-182 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Диапазон
|
ИК |
|
Комплектация
|
в оправе |
|
Диаметр
|
12.2 мм |
|
Показатель преломления nd @ 14 мкм
|
2.5843 |
|
Показатель преломления nd @ 4 мкм
|
2.6210 |
|
Показатель преломления nd @ 5 мкм
|
2.6173 |
|
Код линзы световода
|
390028 |
|
Крепление
|
Stainless Steel, M12 x 0.5 Thread |
|
Термооптический коэффициент dn / dT
|
70 x 10-6/°C from -40° to +80°C (5 - 14 μm) |
|
Температура превращения (° C)
|
285.00 |
|
Диапазон длин волн (нм)
|
3000 - 5000 |
|
Рабочее расстояние (мм)
|
5.00 |
|
Сопряженное расстояние
|
Infinite |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Показатель преломления nd @ 10 мкм
|
2.6023 |
|
Плотность (г / см3)
|
4.68 |
|
f / #
|
0.89 |
|
Скос
|
Protective bevel as needed |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
7.60 |
|
Подложка
|
Black Diamond™ BD-2 (Ge28Sb12Se60) |
|
Спецификация покрытия
|
Ravg <1.0% @ 3 - 5μm |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Толщина центра CT (мм)
|
5.40 |
|
Числовая апертура NA
|
0.56 |
|
Эффективное фокусное расстояние EFL (мм)
|
5.95 @ 4100nm |
|
Диаметр (мм)
|
12.22 ±0.10 |
Описание
Асферическая линза 87-182 компании Edmund Optics — прецизионно обработанная линза диаметром 12.22 мм, Числовая апертура — 0.56,.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Модель по каталогу производителя LightPath: 390028. Числовая апертура здесь — величина, показывающая, насколько широкий (раскрытый) конус света способна собрать или сфокусировать линза: чем выше числовая апертура, тем больше света линза способна захватить от источника и тем в более мелкое пятно она способна его сфокусировать.
Характеристики
- Артикул: 87-182; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 12.22 мм
- Числовая апертура: 0.56,
- Материал: оптическое стекло
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Подключенные и размонтированные версии

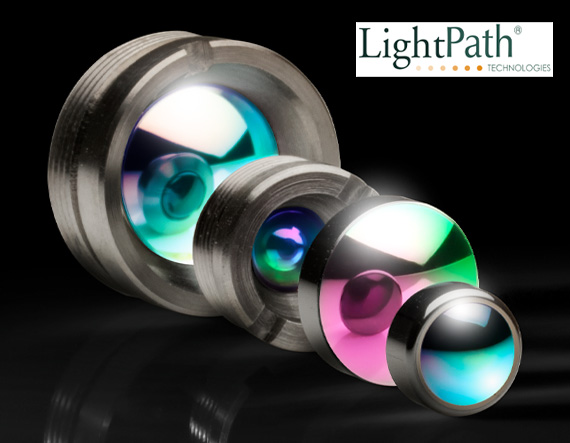

Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
