Поставщик
|
Edmund Optics |
|
Артикул
|
83-717 |
|
Тип линз
|
асферические |
|
Диаметр
|
3.5 мм |
|
Материал
|
прессованное стекло |
|
Покрытие
|
BBAR (1800-3000nm) |
|
Диапазон
|
ИК |
|
Показатель преломления nd @ 10 мкм
|
2.6023 |
|
Показатель преломления nd @ 14 мкм
|
2.5843 |
|
Показатель преломления nd @ 4 мкм
|
2.6210 |
|
Показатель преломления nd @ 5 мкм
|
2.6173 |
|
Код линзы световода
|
390017 |
|
Термооптический коэффициент dn / dT
|
70 x 10-6/°C from -40° to +80°C (5 - 14 μm) |
|
Температура превращения (° C)
|
285.00 |
|
Диапазон длин волн (нм)
|
1800 - 3000 |
|
Рабочее расстояние (мм)
|
1.24 |
|
Сопряженное расстояние
|
Infinite |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плотность (г / см3)
|
4.68 |
|
f / #
|
0.69 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
0.72 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
2.60 |
|
Подложка
|
Black Diamond™ BD-2 (Ge28Sb12Se60) |
|
Спецификация покрытия
|
Ravg <1.0% @ 1.8 - 3.0μm |
|
Покрытие
|
BBAR (1800-3000nm) |
|
Толщина центра CT (мм)
|
1.10 |
|
Числовая апертура NA
|
0.72 |
|
Эффективное фокусное расстояние EFL (мм)
|
1.50 @ 2300nm |
|
Диаметр (мм)
|
3.50 ±0.015 |
Описание
Асферическая линза 83-717 от Edmund Optics (модель LightPath 390017) представляет собой прессованную инфракрасную линзу с высокой числовой апертурой 0,72. Линза изготовлена из халькогенидного стекла Black Diamond™ BD-2 (Ge₂Sb₂Te₅Se₃), которое обеспечивает высокую прозрачность в среднем и длинноволновом ИК-диапазоне. Диаметр линзы составляет 3,5 мм, эффективное фокусное расстояние — 1,50 мм (на длине волны 2300 нм). На обе поверхности нанесено широкополосное просветляющее покрытие BBAR, оптимизированное для диапазона 1800–3000 нм, со средним отражением менее 1,0%. Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Линза предназначена для работы в качестве коллиматора или фокусирующего элемента в компактных ИК-системах, включая тепловизионные камеры, газоанализаторы и спектрометры. Высокая числовая апертура обеспечивает эффективный сбор излучения от точечных источников, таких как квантовые каскадные лазеры и светодиоды среднего ИК-диапазона.
Характеристики
- Тип: асферическая линза для ИК диапазона
- Модель: LightPath 390017
- Диаметр: 3,50 ±0,015 мм
- Эффективное фокусное расстояние: 1,50 мм @ 2300 нм
- Числовая апертура: 0,72
- Рабочий диапазон: 1800–3000 нм
- Покрытие: BBAR, R<1,0% @ 1,8–3,0 мкм
- Материал подложки: Black Diamond™ BD-2
- Дизайнерская длина волны: 2300 нм
- Рабочее расстояние: 1,24 мм
- Толщина по центру: 1,10 мм
- Световая апертура: 2,60 мм
- Качество поверхности: 80-50
- Поставляется без оправы
Отрасли применения
Асферическая линза 83-717 используется в инфракрасных системах визуализации и спектроскопии среднего ИК-диапазона. Она применяется в тепловизионных камерах, газоанализаторах, системах дистанционного зондирования и неразрушающего контроля. Благодаря высокой числовой апертуре линза эффективно собирает излучение от маломощных источников, включая квантовые каскадные лазеры. В научных исследованиях она используется в экспериментах по ИК-спектроскопии и интерферометрии. Промышленные применения включают датчики пламени, пирометры и системы контроля технологических процессов.

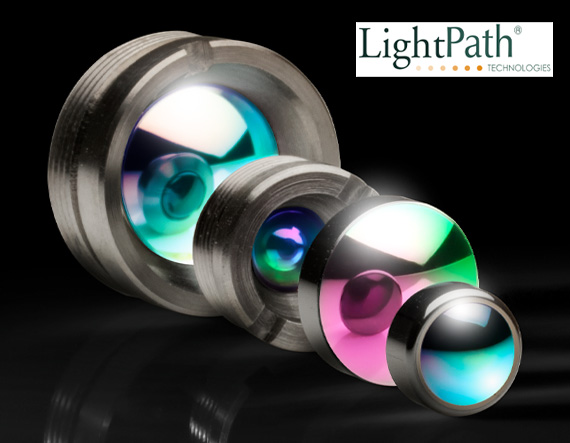

Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Подключенные и размонтированные версии
Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
