Поставщик
|
Edmund Optics |
|
Артикул
|
88-079 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Диапазон
|
ИК |
|
Комплектация
|
в оправе |
|
Диаметр
|
8.2 мм |
|
Показатель преломления nd @ 14 мкм
|
2.5843 |
|
Показатель преломления nd @ 4 мкм
|
2.6210 |
|
Показатель преломления nd @ 5 мкм
|
2.6173 |
|
Код линзы световода
|
390010 |
|
Крепление
|
Stainless Steel, M8 x 0.5 Thread |
|
Термооптический коэффициент dn / dT
|
70 x 10-6/°C from -40° to +80°C (5 - 14 μm) |
|
Температура превращения (° C)
|
285.00 |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Рабочее расстояние (мм)
|
0.63 |
|
Сопряженное расстояние
|
Infinite |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Показатель преломления nd @ 10 мкм
|
2.6023 |
|
Плотность (г / см3)
|
4.68 |
|
f / #
|
0.6 |
|
Скос
|
Protective bevel as needed |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
3.00 |
|
Подложка
|
Black Diamond™ BD-2 (Ge28Sb12Se60) |
|
Спецификация покрытия
|
Ravg <1.0% @ 8 - 12μm |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Толщина центра CT (мм)
|
2.18 |
|
Числовая апертура NA
|
0.83 |
|
Эффективное фокусное расстояние EFL (мм)
|
1.47 @ 9200nm |
|
Диаметр (мм)
|
8.24 ±0.10 |
Описание

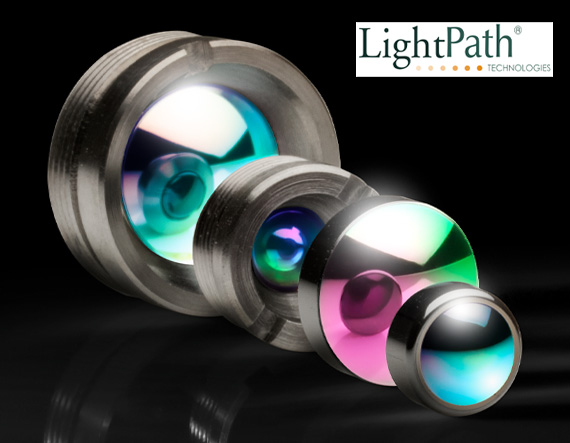

Асферическая линза 88-079 от Edmund Optics (модель LightPath 390010) представляет собой высокоточный инфракрасный оптический элемент в оправе, специально разработанный для работы в дальнем ИК-диапазоне. Линза изготовлена методом точного прессования из халькогенидного стекла Black Diamond™ BD-2 (Ge₂₈Sb₁₂Se₆₀), которое обеспечивает высокую прозрачность в среднем и длинноволновом ИК-диапазоне. Диаметр линзы составляет 8,24 мм, а числовая апертура достигает 0,83, что обеспечивает эффективный сбор излучения от маломощных источников. На обе поверхности нанесено широкополосное просветляющее покрытие BBAR, оптимизированное для диапазона 8000–12000 нм, со средним отражением менее 1,0%. Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Линза поставляется в оправе, что упрощает её интеграцию в оптические системы.
Характеристики
- Модель: LightPath 390010 (артикул 88-079)
- Материал: Black Diamond™ BD-2 (Ge₂₈Sb₁₂Se₆₀)
- Диаметр: 8,24 ±0,10 мм
- Числовая апертура: 0,83
- Эффективное фокусное расстояние: 1,47 мм @ 9200 нм
- Покрытие: BBAR (8000–12000 нм)
- Остаточное отражение: Ravg <1,0%
- В оправе
Отрасли применения
Линза 88-079 используется в инфракрасных оптических системах дальнего ИК-диапазона, включая тепловизионные камеры, газоанализаторы, спектрометры и системы дистанционного зондирования. Она применяется для коллимации излучения квантовых каскадных лазеров (QCL) и других источников. Благодаря высокой числовой апертуре линза эффективно собирает тепловое излучение от объектов, что важно для детектирования слабых сигналов. В научных исследованиях она востребована в экспериментах по ИК-спектроскопии и оптике. Промышленные применения включают системы контроля выбросов, медицинскую диагностику и неразрушающий контроль.
Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Подключенные и размонтированные версии
Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
