Оптоволоконный коллиматор, LightPath 357775, рабочая длина волны: 405 нм, числовая апертура: 0.60, разъем: FC/APC

Описание

Оптоволоконный коллиматор LightPath 357775 (артикул 13-550, реализуется через Edmund Optics) рассчитан на рабочую длину волны 405 нм, имеет числовую апертуру 0,60 и оснащён волоконным разъёмом FC/APC.

Коллиматор — это небольшой узел с линзой, который устанавливается на конец оптического волокна и превращает расходящийся выходящий из волокна свет в узкий, почти параллельный пучок.

Довольно высокая числовая апертура 0,60 показывает, что свет выходит из волокна широким конусом, поэтому линза коллиматора должна обладать заметной собирающей способностью, чтобы превратить этот широкий конус в узкий параллельный пучок, — такая высокая числовая апертура типична для волокон, используемых с фиолетовыми и синими лазерными диодами.

Разъём FC/APC подключает коллиматор к стандартному волоконному кабелю со скошенным торцом — такой скос заметно снижает паразитное отражение света обратно в волокно на стыке, что особенно важно при работе с чувствительными лазерными источниками.

Настройка именно на длину волны 405 нм — распространённую линию фиолетовых лазерных диодов — означает, что просветляющее покрытие линзы коллиматора рассчитано на минимальные потери именно на этой длине волны.

Такие коллиматоры применяют для вывода лазерного излучения из волоконного тракта в свободное пространство в виде управляемого параллельного пучка на этой короткой, близкой к ультрафиолету длине волны.

Характеристики

• Артикул: 13-550; производитель: Edmund Optics (модель LightPath 357775)
• Тип: оптоволоконный коллиматор
• Рабочая длина волны: 405 нм
• Числовая апертура (NA): 0,60
• Разъём: FC/APC

Отрасли применения

• Волоконно-оптические линии связи
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

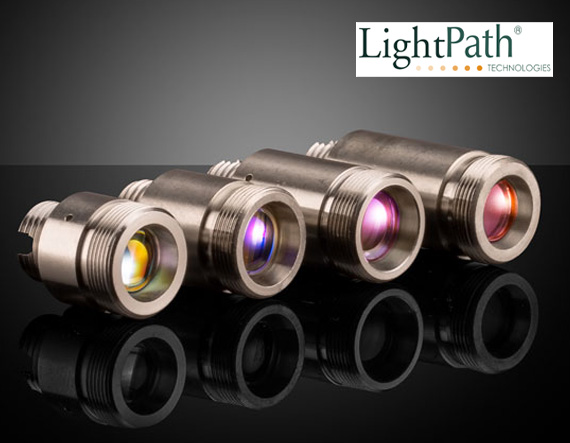

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
