Поставщик
|
Edmund Optics |
|
Артикул
|
16-700 |
|
Тип линз
|
асферические |
|
Покрытие
|
4451 |
|
Диаметр
|
5.6 мм |
|
RoHS
|
Compliant |
|
Focal Length Specification Wavelength (nm)
|
447 |
|
Conjugate Distance
|
Infinite |
|
Working Distance (mm)
|
2.20 |
|
Typical Applications
|
Collimate or Focus Laser Light |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Operating Temperature (°C)
|
≤200 |
|
Lightpath Lens Code
|
355625 |
|
f/#
|
0.91 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.73 |
|
Surface Quality
|
40-20 |
|
Clear Aperture CA (mm)
|
4.60 |
|
Substrate
|
D-ZLAF52LA |
|
Coating Specification
|
Rabs |
|
Coating
|
BBAR (600-1050nm) |
|
Center Thickness CT (mm)
|
3.70 ±0.03 |
|
Focal Length Tolerance (%)
|
±1 |
|
Numerical Aperture NA
|
0.55 |
|
Effective Focal Length EFL (mm)
|
4.13 @ 447nm |
|
Diameter (mm)
|
5.59 ±0.015 |
Описание
Литая (молдованная) асферическая линза LightPath® 355625 с широкополосным просветляющим покрытием BBAR для диапазона 600–1050 нм предназначена для коллимации и фокусировки лазерного излучения. Диаметр линзы 5,585 мм (5,59 ± 0,015 мм), числовая апертура 0,55, относительное отверстие f/0,91. Асферическая поверхность устраняет сферическую аберрацию и повышает точность фокусировки и коллимации, а высокая числовая апертура собирает практически всё излучение лазерного диода.
Линза изготавливается по технологии точного литья стекла (серия Geltech™ компании LightPath). Стекло имеет показатель преломления 1,81 (nd) и число Аббе 40,99, коэффициент теплового расширения 6,9·10⁻⁶ /°C. Эффективное фокусное расстояние составляет 4,13 мм на расчётной длине волны 447 нм, рабочее расстояние 2,2 мм, среднеквадратичная погрешность волнового фронта менее 0,2λ, качество поверхности 40-20. Допустимая рабочая температура до 200 °C.
Толщина по центру 3,70 ± 0,03 мм, по краю 2,73 мм, светлая апертура 4,6 мм. Артикул 16-700 снят с продажи Edmund Optics; данные о геометрии и оптических параметрах приведены по идентичной линзе LightPath 355625 с другим покрытием (артикул 16-701), а параметры покрытия 600–1050 нм (Rабс < 1,0 %) соответствуют аналогичным линзам этой серии. Небольшие габариты линзы удобны для компактных лазерных модулей, оптических приводов и волоконных коллиматоров.
Характеристики
- Артикул: 16-700 (LightPath 355625); производитель: LightPath / Edmund Optics
- Тип: литая асферическая линза
- Диаметр: 5,585 мм (5,59 ± 0,015 мм); светлая апертура: 4,6 мм
- Числовая апертура: 0,55; f/0,91
- Эффективное фокусное расстояние: 4,13 мм (на 447 нм); рабочее расстояние: 2,2 мм
- Толщина по центру: 3,70 ± 0,03 мм; по краю: 2,73 мм
- Показатель преломления nd: 1,81; число Аббе νd: 40,99
- Покрытие: BBAR 600–1050 нм
- Погрешность волнового фронта: менее 0,2λ (RMS)
- Рабочая температура: до 200 °C
Отрасли применения
- Лазерные диоды: коллимация и фокусировка излучения
- Волоконная оптика: волоконные коллиматоры и вводные модули
- Оптические приводы и считывающие устройства
- Лазерные указки, дальномеры и измерительные приборы
- Медицинские и аналитические приборы
- Научные исследования
Описание семейства продуктов
- Устранение сферической аберрации
- Доступны несколько вариантов покрытия
- Диапазон числовых апертур

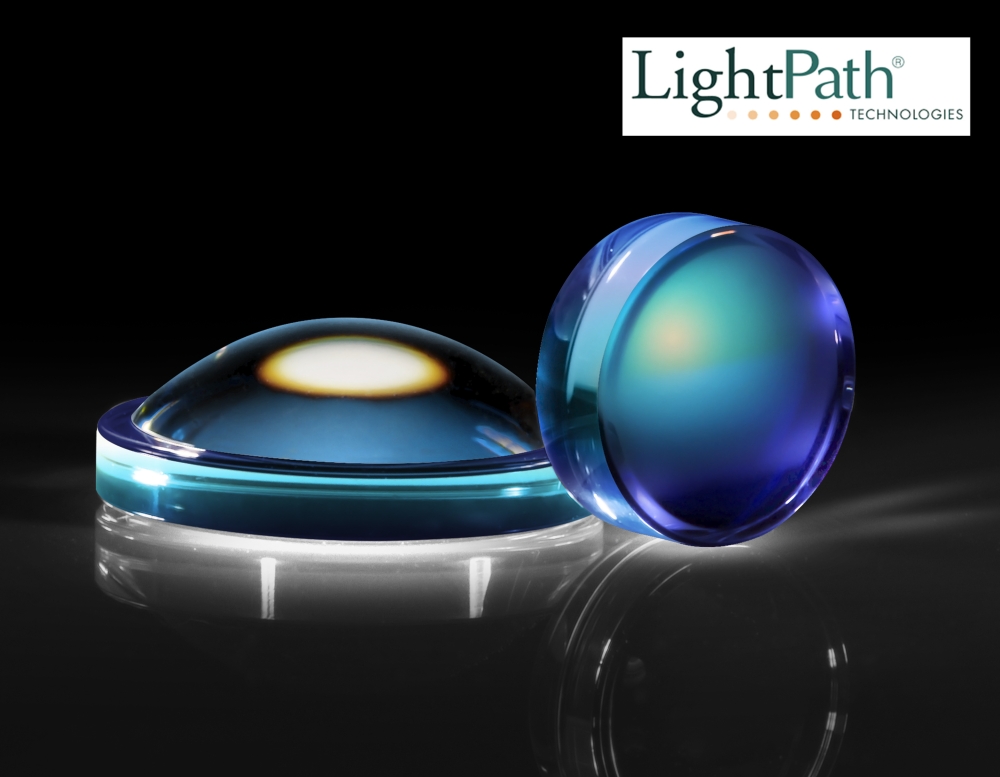

Линзы LightPath® Geltech™ из формованного асферического материала используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для поддержания формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. LightPath® Geltech™ Литые асферические линзы идеально подходят для таких применений, как системы прицеливания, сканеры штрихкодов, лазерные диодно-волоконные соединения, оптические хранилища данных или биомедицинские лазеры.
