Поставщик
|
Edmund Optics |
|
Артикул
|
37-112 |
|
Тип линз
|
асферические |
|
Диаметр
|
1 мм |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Finite |
|
Рабочее расстояние (мм)
|
0.30 |
|
Типичные области применения
|
Finite Conjugate for Magnification |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Рабочая температура (° C)
|
≤200 |
|
Примечание
|
NA (image): 0.10 WD, Image (mm): 3.03 WD, Object (mm): 0.3 |
|
Код линзы световода
|
355485 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
0.51 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
0.70 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
0.66 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
0.55 @ 1550nm |
|
Диаметр (мм)
|
1.00 ±0.015 |
Описание

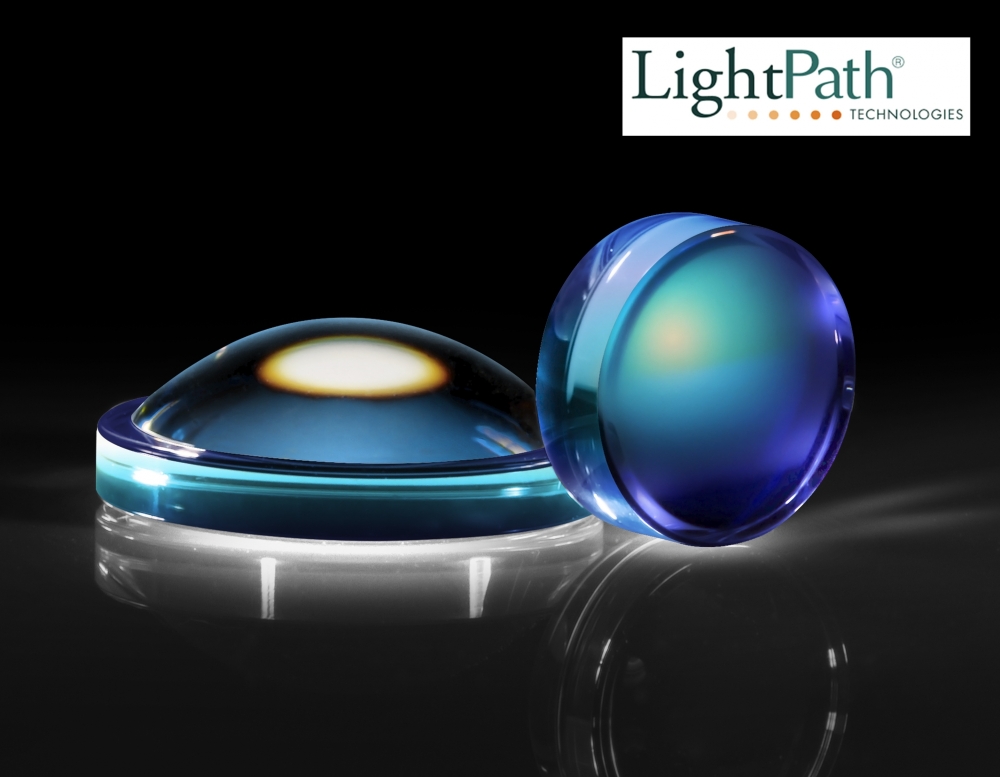

Литая асферическая линза LightPath 355485, предлагаемая Edmund Optics под номером 37-112, предназначена для работы с компактными световыми пучками в видимом диапазоне. Диаметр линзы составляет всего 1 мм, а числовая апертура 0,50 указывает на способность собирать или фокусировать свет в сравнительно широком угловом конусе. Такой формат востребован в миниатюрных коллиматорах, волоконной оптике, лазерных модулях и микрооптических сенсорах.
Асферический профиль позволяет уменьшить сферическую аберрацию по сравнению с обычной сферической линзой аналогичной оптической силы. Благодаря этому компонент может формировать более компактное пятно или эффективнее преобразовывать расходящееся излучение источника в коллимированный пучок. Литая технология обеспечивает серийное воспроизведение сложной поверхности и делает линзу пригодной для встраивания в малогабаритные приборы.
Просветляющее покрытие для диапазона 350–700 нм уменьшает потери в ближней ультрафиолетовой и видимой областях. Высокая числовая апертура полезна при сопряжении с лазерным диодом или оптоволокном, но одновременно сокращает глубину фокуса и повышает чувствительность системы к смещению. Диаметр 1 мм требует высокоточной механики: даже небольшое отклонение держателя может заметно ухудшить распределение интенсивности и эффективность ввода света.
Характеристики
- Производитель линзы: LightPath.
- Модель: 355485.
- Каталожный номер Edmund Optics: 37-112.
- Тип: литая асферическая линза.
- Диаметр: 1 мм.
- Числовая апертура: 0,50.
- Рабочий диапазон покрытия: 350–700 нм.
- Оптическая функция: фокусировка или коллимация света.
- Основное преимущество: коррекция сферической аберрации одной поверхностью.
Особенности выбора и интеграции
Для установки требуется микрооптический держатель с точной центровкой и регулировкой положения вдоль оси. При сопряжении с волокном учитывают числовые апертуры обоих компонентов и размер модового поля или сердцевины. Асферическую поверхность ориентируют согласно расчетной схеме. Очищать линзу вручную сложно из-за ее размера, поэтому сборку желательно выполнять в чистой зоне, используя вакуумный захват или специализированный пинцет.
Отрасли применения
- Коллимация лазерных диодов.
- Ввод света в оптическое волокно.
- Миниатюрные спектральные приборы.
- Медицинские и биофотонные датчики.
- Оптические головки считывания.
- Микроэндоскопические системы.
- Компактные осветительные модули.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур
Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
