Поставщик
|
Edmund Optics |
|
Артикул
|
83-616 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Диаметр
|
4.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
2.16 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
355390 |
|
f / #
|
0.91 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.13 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
3.60 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
1.90 ±0.04 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.55 |
|
Эффективное фокусное расстояние EFL (мм)
|
2.75 @ 830nm |
|
Диаметр (мм)
|
4.50 ±0.015 |
Описание
Литая асферическая линза LightPath® 355390 предназначена для коллимации и фокусировки излучения от компактных источников при высокой числовой апертуре. Диаметр 4,5 мм и числовая апертура 0,55 позволяют собирать свет под большим углом и эффективно использовать излучение лазерных диодов, светодиодов и других малогабаритных эмиттеров. Асферический профиль уменьшает сферическую аберрацию и помогает получить более компактный пучок.
Покрытие для диапазона 350–700 нм рассчитано на работу в ближней ультрафиолетовой и видимой областях. Оно снижает отражательные потери и улучшает передачу энергии к следующему оптическому элементу, фотодетектору или волокну. Литая технология обеспечивает воспроизводимость профиля и хорошо подходит для серийных оптических модулей, где важны малые размеры и повторяемость характеристик.
Высокая числовая апертура требует точной центровки относительно источника. При наклоне линзы выходной пучок становится асимметричным, а фокус смещается относительно оптической оси. При установке необходимо учитывать размер излучающей площадки, угловую диаграмму источника и требуемую расходимость после коллимации. Линза может применяться как самостоятельный элемент или в составе лазерной головки.
Характеристики
- Тип: литая асферическая линза LightPath®.
- Модель: 355390.
- Диаметр: 4,5 мм.
- Числовая апертура: 0,55.
- Покрытие: для диапазона 350–700 нм.
- Оптическая функция: высокоапертурная фокусировка и коллимация.
- Назначение: уменьшение сферической аберрации.
- Особенности: компактность и пригодность для OEM-интеграции.
Отрасли применения
- Лазерные диодные модули.
- Флуоресцентные источники.
- Ввод света в оптическое волокно.
- Штрихкод-сканеры.
- Машинное зрение.
- Медицинская и биофотонная аппаратура.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

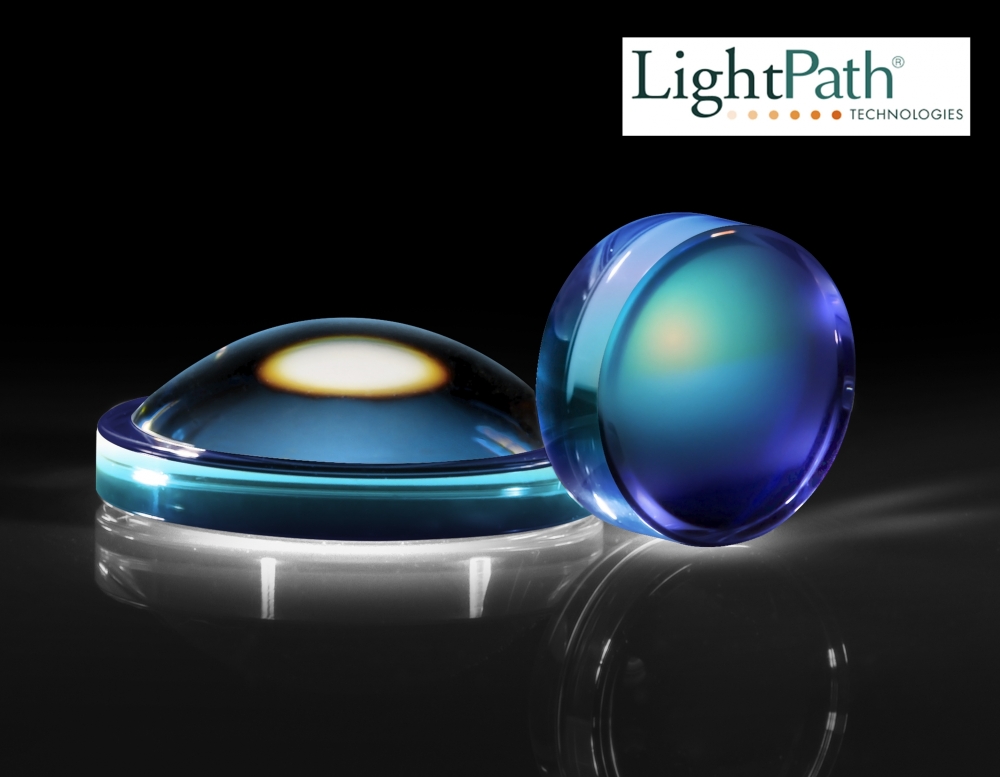

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
