Поставщик
|
Edmund Optics |
|
Артикул
|
87-131 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (1050-1600nm) |
|
Диаметр
|
6.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
5.82 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
1050 - 1600 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
355375 |
|
Расстояние от окна до линзы (D) (мм)
|
5.151 |
|
Совместимое окно
|
Thickness: 0.250 (t) (mm)Material: BK7 |
|
f / #
|
1.67 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
2.71 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
4.54 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Rabs <1.0% @ 1050 - 1600nm |
|
Покрытие
|
BBAR (1050-1600nm) |
|
Толщина центра CT (мм)
|
3.19 ±0.04 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.30 |
|
Эффективное фокусное расстояние EFL (мм)
|
7.50 @ 780nm |
|
Диаметр (мм)
|
6.51 ±0.020 |
Описание
Литая асферическая линза LightPath 355375 предназначена для фокусировки и коллимации излучения в диапазоне 1050–1600 нм. Диаметр 6,51 мм и числовая апертура 0,30 позволяют использовать компонент в компактных лазерных и волоконно-оптических узлах. Асферическая поверхность снижает сферическую аберрацию и помогает получить более компактное пятно или более качественную коллимацию при ограниченном количестве оптических деталей.
Рабочий диапазон покрытия охватывает ближний ИК-спектр, включая 1064, 1310 и 1550 нм. Это делает линзу подходящей для лазеров, телекоммуникационных модулей, оптической когерентной томографии и ИК-сенсорики. Числовая апертура 0,30 определяет допустимый угловой конус и должна быть согласована с источником или волокном. При вводе света в волокно недостаточное согласование NA приводит к потере мощности, а чрезмерное — к возбуждению нежелательных мод.
Литая конструкция обеспечивает воспроизводимость асферического профиля в серийных оптических модулях. Небольшой диаметр делает линзу чувствительной к загрязнению, децентровке и механическому перекосу. Для стабильной работы применяют микрооправу с регулировкой и фиксируют положение детали после юстировки.
Характеристики
- Производитель: LightPath.
- Модель: 355375.
- Каталожный номер Edmund Optics: 87-131.
- Тип: литая асферическая линза.
- Диаметр: 6,51 мм.
- Числовая апертура: 0,30.
- Рабочий диапазон покрытия: 1050–1600 нм.
- Основные длины волн применения: 1064, 1310 и 1550 нм.
- Функция: высококачественная фокусировка или коллимация ИК-излучения.
Особенности выбора и интеграции
Линзу устанавливают в держатель с возможностью перемещения вдоль оси и поперечной центрировки. При лазерной настройке используют детектор, чувствительный к рабочей длине волны. Для волоконных систем проверяют совпадение числовых апертур и диаметра модового поля. Асферическую поверхность ориентируют согласно расчетной схеме производителя. Поверхность очищают редко и только подходящими средствами.
Отрасли применения
- Телекоммуникационные оптические модули.
- Лазеры 1064 и 1550 нм.
- Оптическая когерентная томография.
- Коллиматоры и волоконные вводы.
- ИК-спектрометрия.
- Лидары и дальномеры.
- Компактные фотонные сенсоры.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

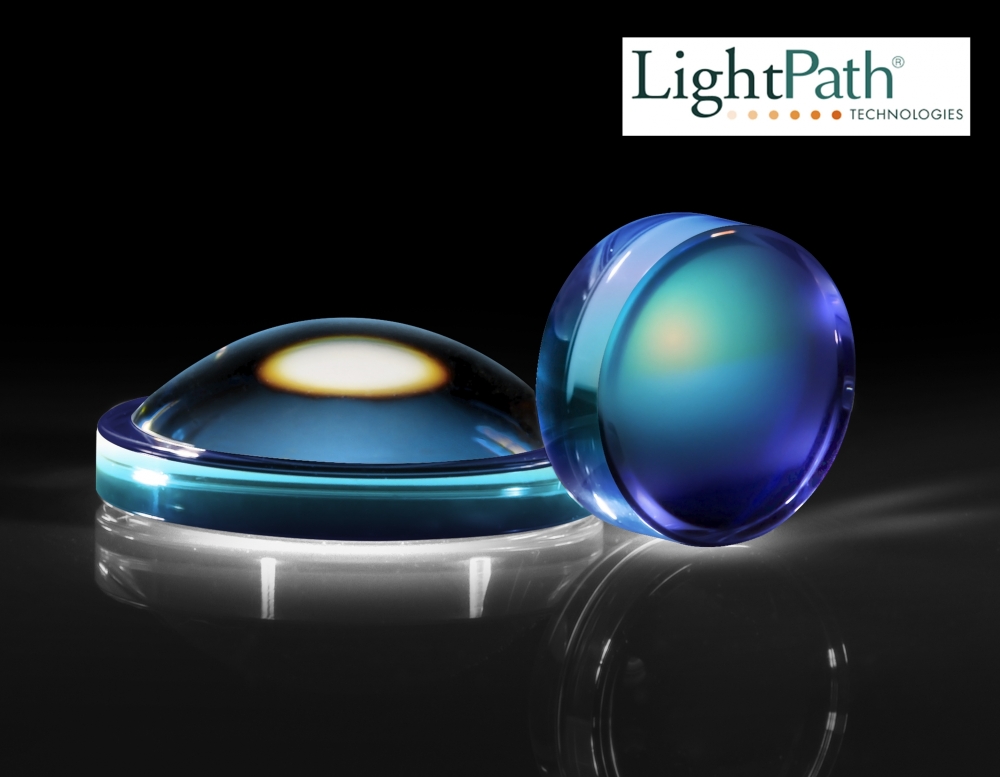

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
