Поставщик
|
Edmund Optics |
|
Артикул
|
87-153 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (350-700nm) |
|
Покрытие
|
4453 |
|
Диаметр
|
6.3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Рабочее расстояние (мм)
|
3.08 |
|
Типичные области применения
|
Collimate or Focus Laser Light |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Рабочая температура (° C)
|
≤200 |
|
Код линзы световода
|
355230 |
|
Расстояние от окна до линзы (D) (мм)
|
2.049 |
|
Совместимое окно
|
Thickness: 0.25 (t) (mm)Material: BK7 |
|
f / #
|
0.91 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
1.67 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
5.07 |
|
Подложка
|
D-ZLAF52LA |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 350 - 700nm |
|
Покрытие
|
BBAR (350-700nm) |
|
Толщина центра CT (мм)
|
2.71 ±0.05 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Числовая апертура NA
|
0.55 |
|
Эффективное фокусное расстояние EFL (мм)
|
4.51 @ 780nm |
|
Диаметр (мм)
|
6.33 ±0.020 |
Описание
Литая асферическая линза LightPath® модели 355230 изготавливается методом прецизионного литья (молдинга) стекла или полимера в форму, что позволяет получить асферический профиль поверхности — то есть отклоняющийся от простой сферы — без затратной индивидуальной шлифовки каждой единицы, характерной для традиционных асферических линз. Асферическая форма позволяет скорректировать сферическую аберрацию одной линзой там, где сферической оптике потребовалось бы несколько элементов, что даёт выигрыш в компактности и массе оптической системы. Просветляющее покрытие данной модели рассчитано на диапазон 350-700 нм, охватывающий ближний ультрафиолет и видимый спектр. Диаметр линзы составляет 6,33 мм, а числовая апертура — 0,55, что указывает на весьма высокую светособирающую способность и способность фокусировать сильно расходящиеся пучки, например, непосредственно с выхода лазерных диодов, в узкое пятно с минимальными аберрациями.
Характеристики
- Тип: литая асферическая линза
- Производитель: LightPath®
- Модель: 355230
- Диаметр: 6,33 мм
- Числовая апертура: 0,55
- Просветляющее покрытие для диапазона 350-700 нм
- Технология изготовления: прецизионное литьё (молдинг)
Отрасли применения
Асферические линзы с высокой числовой апертурой такого типа широко применяются для коллимации излучения лазерных диодов в волоконно-оптических системах связи, лазерных модулях считывания и записи данных, а также в компактных оптических головках промышленного и медицинского оборудования. Их используют в приборостроении при разработке миниатюрных объективов, а также в научных лабораториях фотоники, где требуется эффективный сбор сильно расходящегося излучения без применения многолинзовых систем.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступно несколько вариантов покрытия
- Диапазон числовых апертур

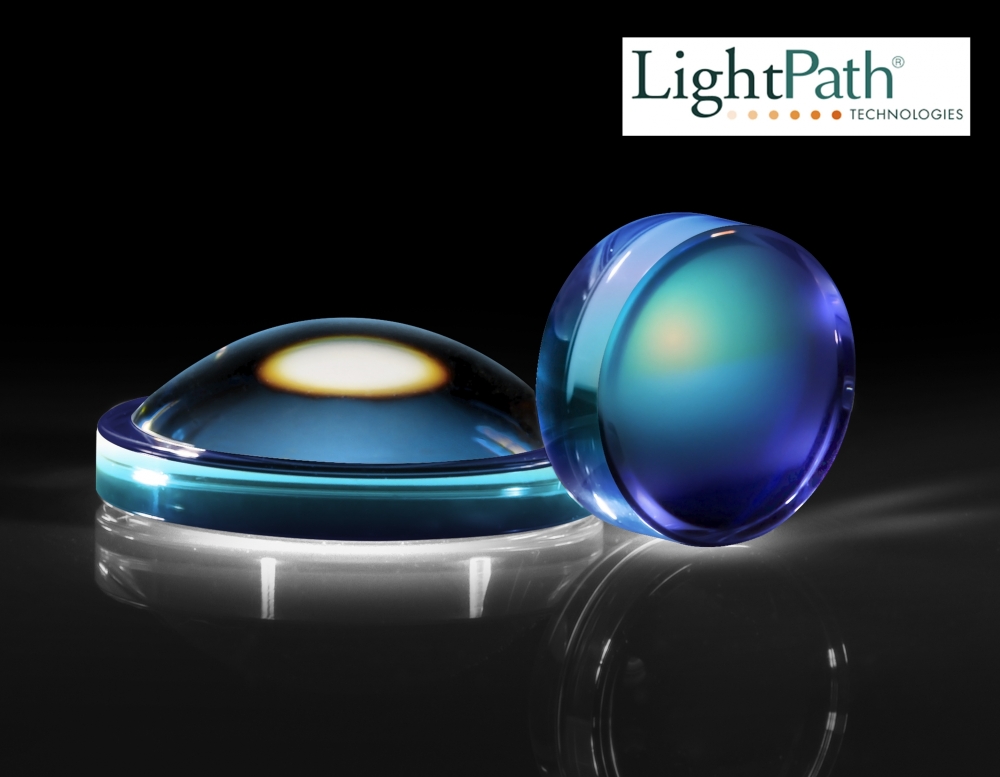

Формованные асферические линзы LightPath® Geltech™ используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для сохранения формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. Формованные асферические линзы LightPath® Geltech™ идеально подходят для таких приложений, как системы прицеливания, сканеры штрих-кодов, связь лазерного диода с волокном, хранение оптических данных или биомедицинские лазеры.
