Оптоволоконный коллиматор, LightPath 355230, рабочая длина волны: 1550 нм, числовая апертура: 0.55, разъем: SMA

Описание

Оптоволоконный коллиматор Edmund Optics LightPath 355230 предназначен для преобразования излучения, выходящего из оптического волокна, в направленный коллимированный пучок или для ввода внешнего параллельного излучения в волоконный канал. Рабочая длина волны 1550 нм делает компонент подходящим для телекоммуникационных, сенсорных и измерительных систем ближнего инфракрасного диапазона. Числовая апертура 0,55 указывает на возможность работы с широким угловым конусом излучения.

Разъем SMA обеспечивает механическое соединение с совместимым волоконным кабелем или модулем. При выборе необходимо учитывать тип волокна, диаметр сердцевины, числовую апертуру и спектральное окно передачи. Если NA волокна меньше NA коллиматора, часть апертуры коллиматора не будет заполнена. Если входной пучок имеет слишком большую расходимость или смещен относительно оси, возрастут потери и ухудшится качество коллимации.

Коллиматор может использоваться как выходной узел волоконного лазера, источник для спектрометра, приемная головка или интерфейс между свободным пространством и волоконной линией. На 1550 нм излучение невидимо, поэтому положение пучка контролируют ИК-камерой, картой или фотодетектором. Для точных измерений после установки проверяют угловую расходимость и стабильность положения выходного луча.

Характеристики

• Производитель оптики: LightPath.
• Поставщик: Edmund Optics.
• Модель: 355230.
• Каталожный номер: 83-733.
• Тип: оптоволоконный коллиматор.
• Рабочая длина волны: 1550 нм.
• Числовая апертура: 0,55.
• Тип разъема: SMA.
• Основная функция: коллимация или ввод излучения между волокном и свободным пространством.

Особенности выбора и интеграции

Торец волокна и разъем очищают перед соединением. Коллиматор устанавливают на регулируемое основание, позволяющее настроить направление пучка и высоту оптической оси. Для оценки качества коллимации измеряют размер пятна на нескольких расстояниях. При работе с лазером 1550 нм используют ИК-чувствительный прибор и защитные средства. Нельзя превышать допустимую мощность волокна, разъема и оптического элемента.

Отрасли применения

• Телекоммуникационные системы на 1550 нм.
• Волоконные лазеры и усилители.
• Оптическая когерентная томография.
• Лидары и дальномеры.
• ИК-спектроскопия.
• Ввод излучения в свободнопространственные тракты.
• Лабораторные и промышленные сенсорные модули.

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

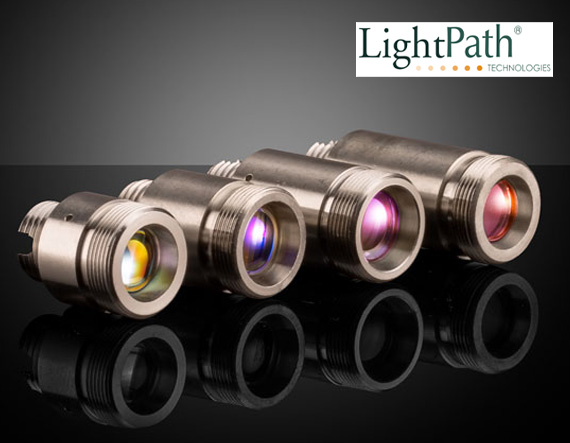

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
