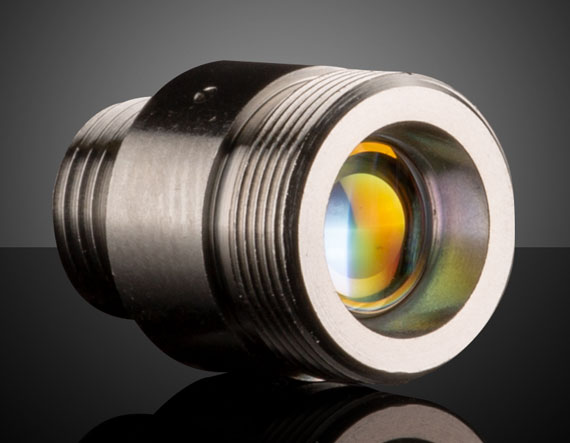

Оптоволоконный коллиматор, LightPath 355230, рабочая длина волны: 1550 нм, числовая апертура: 0.55, разъем: FC/PC

Описание

Оптоволоконный коллиматор модели LightPath 355230 представляет собой узел, объединяющий отрезок оптического волокна с разъёмным соединителем и миниатюрную асферическую или градиентную линзу, которая преобразует расходящийся конус излучения, выходящего из торца волокна, в параллельный (коллимированный) пучок, либо выполняет обратную операцию — фокусирует внешний параллельный пучок обратно в сердцевину волокна. Устройство рассчитано на рабочую длину волны 1550 нм, характерную для телекоммуникационных систем на основе эрбиевых усилителей, и обладает числовой апертурой 0,55, определяющей угловую апертуру собираемого или формируемого излучения. Подключение к внешним волоконным трактам осуществляется через стандартный разъём FC/PC, обеспечивающий физический контакт полированных торцов волокон с минимальными обратными отражениями и стабильным соединением при многократном подключении и отключении.

Характеристики

• Тип: оптоволоконный коллиматор
• Модель: LightPath 355230
• Рабочая длина волны: 1550 нм
• Числовая апертура: 0,55
• Разъём: FC/PC

Отрасли применения

Оптоволоконные коллиматоры широко применяются в телекоммуникационном оборудовании, системах спектрального уплотнения каналов (WDM), волоконных лазерах и усилителях, а также в измерительных приборах для тестирования волоконно-оптических линий связи. Их используют при сборке модулей ввода-вывода излучения в свободное пространство, оптических переключателей и фильтров, применяемых в магистральных и локальных сетях передачи данных на основе оптического волокна.

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
