Оптоволоконный коллиматор, LightPath 355230, рабочая длина волны: 1310 нм, числовая апертура: 0.55, разъем: SMA

Описание

Оптоволоконный коллиматор LightPath 355230 (артикул 64-792, реализуется через Edmund Optics) рассчитан на рабочую длину волны 1310 нм, имеет числовую апертуру 0,55 и оснащён волоконным разъёмом SMA.

Коллиматор — это небольшой узел с линзой, который устанавливается на конец оптического волокна и превращает расходящийся выходящий из волокна свет в узкий, почти параллельный пучок (либо, при работе в обратную сторону, собирает параллельный пучок и вводит его обратно в волокно).

Числовая апертура волокна (0,55 в данном случае) показывает, насколько широким конусом свет выходит из торца волокна: чем больше это число, тем шире расходится свет без коллиматора и тем сильнее собирающая способность нужна линзе коллиматора, чтобы превратить этот широкий конус в узкий параллельный пучок.

Разъём SMA — распространённый, механически простой и прочный волоконный разъём с резьбовым (а не защёлкивающимся) креплением, часто применяемый там, где важна механическая надёжность соединения при частом подключении и отключении кабеля, хотя по точности повторного позиционирования он обычно уступает более прецизионным разъёмам типа FC.

Настройка именно на длину волны 1310 нм — одну из стандартных рабочих линий волоконно-оптической связи — означает, что просветляющее покрытие линзы коллиматора рассчитано на минимальные потери именно на этой длине волны.

Такие коллиматоры применяют для вывода излучения из волоконного тракта в свободное пространство в виде управляемого параллельного пучка и, наоборот, для ввода в волокно света из свободнопространственной оптической схемы — например, при стыковке волоконных линий связи с измерительным или лазерным оборудованием.

Характеристики

• Артикул: 64-792; производитель: Edmund Optics (модель LightPath 355230)
• Тип: оптоволоконный коллиматор
• Рабочая длина волны: 1310 нм
• Числовая апертура (NA): 0,55
• Разъём: SMA

Отрасли применения

• Волоконно-оптические линии связи
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

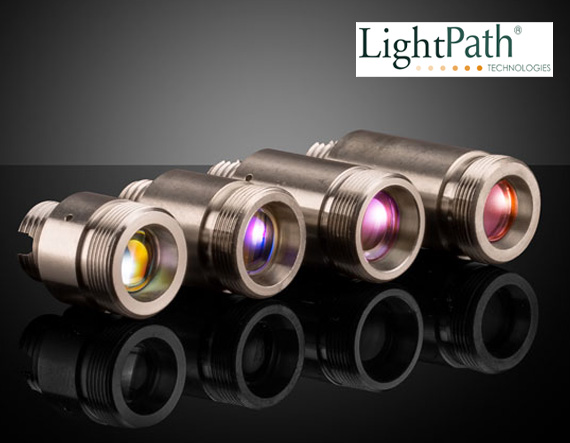

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
