Оптоволоконный коллиматор, LightPath 355230, рабочая длина волны: 1310 нм, числовая апертура: 0.55, разъем: FC/PC

Описание

Оптоволоконный коллиматор Edmund Optics 64-791 — компактный асферический узел для соединения волоконного и свободнопространственного оптических трактов в ближней инфракрасной области. Внутри прочного металлического корпуса установлена линза с асферическим профилем, обеспечивающая эффективное преобразование расходящегося пучка из волокна в коллимированный. Высокая числовая апертура 0,55 и короткое фокусное расстояние позволяют работать с широкими угловыми конусами излучения, формировать малый размер пучка и эффективно собирать свет при обратном вводе в волокно.

Коллиматор отъюстирован для применения в области 1310 нм и оснащён антиотражающим покрытием 1050–1600 нм. Покрытие снижает потери на поверхностях линзы и уменьшает вероятность паразитной обратной связи в источнике. Разъём FC/PC обеспечивает надёжное подключение стандартных оптических патч-кордов и волоконных сборок. Заводская настройка положения линзы относительно волоконного разъёма исключает необходимость сложной первичной юстировки при сборке прибора и позволяет использовать изделие как готовый функциональный модуль.

Характеристики

• Тип: асферический волоконный коллиматор
• Длина волны юстировки: 1310 нм
• Рабочий диапазон покрытия: 1050–1600 нм
• Покрытие: антиотражающее AR для ближнего ИК-диапазона
• Отражение покрытия: менее 1% в рабочей области
• Числовая апертура: 0,55
• Эффективное фокусное расстояние: 4,51 мм при 780 нм
• Относительное отверстие: f/0,91
• Материал линзы: D-ZLaF52LA
• Разъём: FC/PC
• Корпус: нержавеющая сталь
• Диаметр корпуса: около 11 мм
• Монтажная резьба: M11 x 0,5
• Качество поверхности: 40-20 scratch-dig
• Назначение: коллимация волоконного излучения и фокусировка в волокно

Отрасли применения

Изделие применяется в компактных телекоммуникационных модулях, оптических тестовых стендах, волоконных лазерах, системах передачи данных, датчиках и измерительных установках ближнего инфракрасного диапазона. Высокая числовая апертура делает коллиматор удобным для сопряжения с волокнами и компонентами, требующими компактной геометрии и малого рабочего расстояния. Его используют для подключения свободнопространственных фильтров, изоляторов, интерферометрических элементов, оптических переключателей, фотодетекторов и других устройств, работающих в районе 1310 и 1550 нм.

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

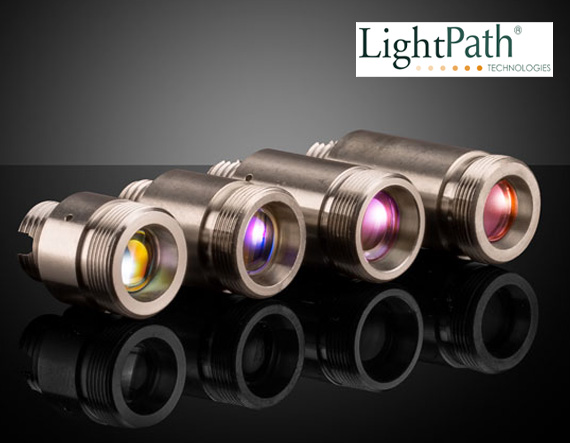

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
