Оптоволоконный коллиматор, LightPath 355230, рабочая длина волны: 1064 нм, числовая апертура: 0.55, разъем: FC/PC

Описание

Оптоволоконный коллиматор 355230, (артикул 64-789) — небольшое устройство, устанавливаемое на конец оптического волокна: свет, выходящий из торца волокна расходящимся конусом, коллиматор превращает в ровный, почти не расширяющийся параллельный пучок, который можно направить дальше по свободному пространству — например, через линзы, зеркала или измерительные приборы — не теряя интенсивность на постоянном расширении конуса света.

Числовая апертура коллиматора (0.55) показывает, под каким максимальным углом коллиматор способен принимать или собирать свет: чем больше это число, тем более широкий конус света коллиматор способен превратить в параллельный пучок, но тем, как правило, шире получается сам итоговый пучок на выходе.

Присоединение к волокну выполняется через разъём FC/PC — резьбовой разъём с плоским (PC, Physical Contact) торцевым контактом, обеспечивающий низкие потери и хорошую повторяемость при многократном подключении и отключении волокна.

Коллиматоры этой серии рассчитываются производителем под конкретную рабочую длину волны, поскольку линза внутри коллиматора подбирается так, чтобы давать минимальные потери и максимально ровный, не расходящийся пучок именно на этой длине волны; на других длинах волн качество коллимации может заметно ухудшиться.

Коллиматоры такого типа применяют для вывода лазерного излучения из волокна в свободное пространство и последующей передачи его через оптическую скамью или измерительный прибор — например, в интерферометрах, спектрометрах или системах доставки лазерного излучения к рабочей зоне.

Характеристики

• Артикул: 64-789; производитель: Edmund Optics
• Модель: LightPath 355230,
• Рабочая длина волны: 1064 нм
• Числовая апертура: 0.55
• Тип разъёма: FC/PC

Отрасли применения

• Волоконно-оптические линии связи
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

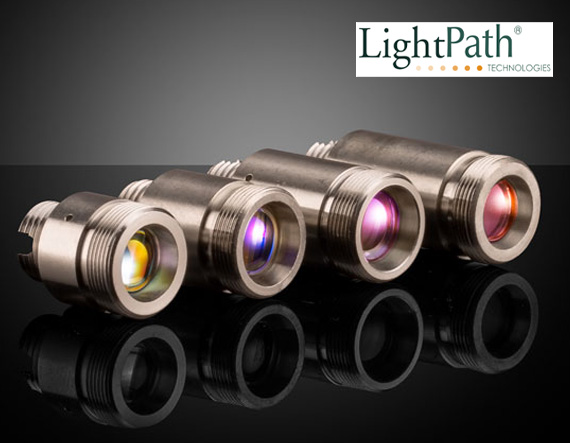

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
