Поставщик
|
Edmund Optics |
|
Артикул
|
16-702 |
|
Тип линз
|
асферические |
|
Диаметр
|
1.4 мм |
|
Покрытие
|
4453 |
|
RoHS
|
Compliant |
|
Focal Length Specification Wavelength (nm)
|
1550 |
|
Conjugate Distance
|
Infinite |
|
Working Distance (mm)
|
0.61 |
|
Typical Applications
|
Collimate or Focus Laser Light |
|
Wavelength Range (nm)
|
350 - 700 |
|
Operating Temperature (°C)
|
≤200 |
|
Lightpath Lens Code
|
355198 |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
0.50 |
|
Surface Quality
|
40-20 |
|
Clear Aperture CA (mm)
|
1.10 |
|
Substrate
|
D-ZLAF52LA |
|
Coating Specification
|
Ravg ≤0.5% @ 350 - 700nm |
|
Coating
|
BBAR (350-700nm) |
|
Center Thickness CT (mm)
|
0.71 ±0.03 |
|
Focal Length Tolerance (%)
|
±1 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
1.05 @ 1550nm |
|
Diameter (mm)
|
1.40 ±0.015 |
Описание
Литая асферическая линза lightpath 355198 Edmund Optics характеризуется следующими основными параметрами: диаметр 1,4 мм, числовая апертура 0,50 и антиотражающее покрытие 350–700 нм. Изделие предназначено для высокоэффективного сбора, коллимации и фокусировки света в миниатюрных оптических системах. Конструкция ориентирована на включение в профессиональные оптические, оптомеханические или визуализирующие системы, где важны стабильность геометрии, повторяемость настройки и совместимость с типовыми компонентами.
Асферическая поверхность корректирует сферическую аберрацию и помогает получить малое фокусное пятно. Высокая числовая апертура позволяет собирать большой телесный угол излучения от компактного источника. При проектировании узла следует учитывать ориентацию компонента, рабочий спектральный диапазон, апертуру сопряжённых элементов и требования к точности юстировки. Корректный монтаж помогает использовать рабочую поверхность или апертуру без виньетирования, перекоса и лишнего механического напряжения.
Компонент подходит как для новой разработки, так и для модернизации действующего стенда. Перед окончательной установкой рекомендуется убедиться в чистоте оптических поверхностей и соответствии крепёжного интерфейса, а в случае оптики — избегать касания рабочей зоны и применять допустимые средства очистки. При эксплуатации необходимо учитывать условия окружающей среды, мощность или интенсивность излучения и чувствительность всей системы к паразитным отражениям.
Характеристики
- Тип: литая асферическая линза LightPath 355198.
- Диаметр: 1,4 мм.
- Числовая апертура: 0,50.
- Покрытие: 350–700 нм.
- Функция: сбор, коллимация и фокусировка света.
Отрасли применения
- Коллимация лазерных диодов и светодиодов.
- Ввод излучения в оптическое волокно.
- Миниатюрные сканеры, датчики и оптоэлектронные модули.
- Биомедицинские приборы и компактная визуализация.
Описание семейства продуктов
- Устранение сферической аберрации
- Доступны несколько вариантов покрытия
- Диапазон числовых апертур

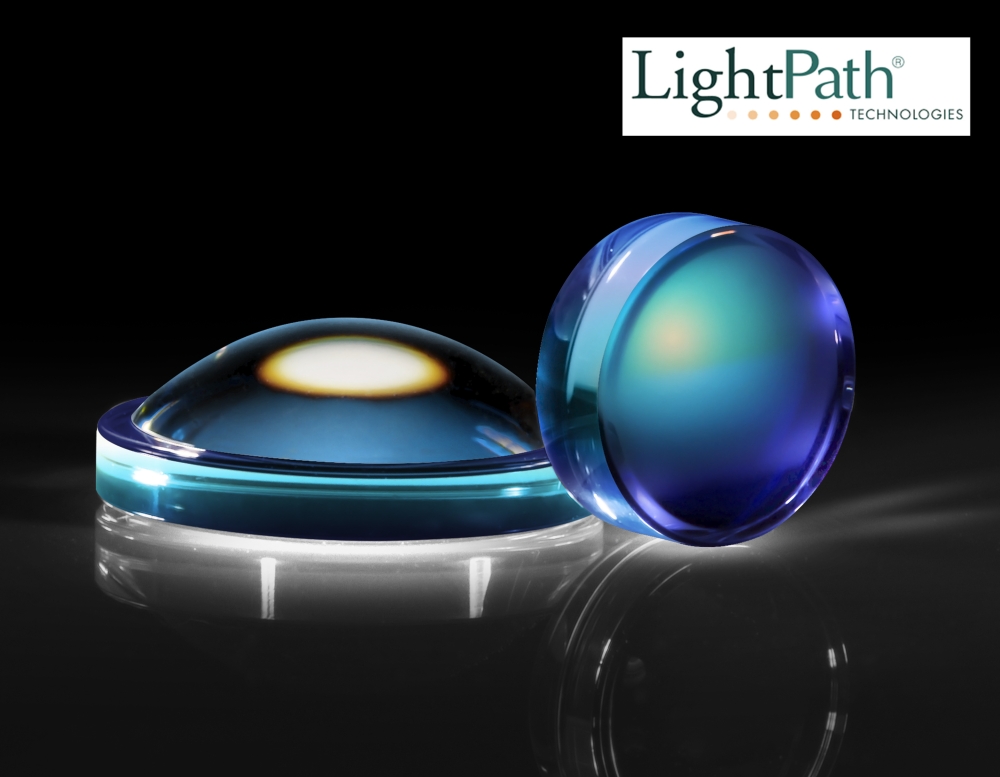

Линзы LightPath® Geltech™ из формованного асферического материала используются для устранения сферической аберрации и повышения точности фокусировки и коллимации в различных лазерных приложениях. Асферические линзы с низкой числовой апертурой предназначены для поддержания формы луча, в то время как линзы с высокой числовой апертурой собирают весь доступный свет для поддержания мощности луча на больших расстояниях. LightPath® Geltech™ Литые асферические линзы идеально подходят для таких применений, как системы прицеливания, сканеры штрихкодов, лазерные диодно-волоконные соединения, оптические хранилища данных или биомедицинские лазеры.
